1 范圍

      GB 10395的本部分規定了設計和制造安裝在固定式圓形青貯窖中用于卸出青貯飼料和類似飼料的卸料機（以下簡稱“卸料機”）的安全要求，還規定了制造廠應提供的安全操作信息的類型。本部分未規定卸料機移窖時安裝或拆除方面的技術要求。

      本部分適用于在青貯飼料層上表面工作的低速電動青貯窖卸料機。

      本部分僅涉及由卸料機產生的危險，不涉及青貯窖系統自身產生的危險（例如：生成氣體產生的危險）。

      本部分未考慮環境方面因素。

2 規范性引用文件

      下列文件中的條款通過GB10395的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB 4208-2008 外殼防護等級（IP代碼）（IEC 60529：2001，IDT）

      GB/T 5013.4-2008 額定電壓450/750 V及以下橡皮絕緣電纜 第4部分：軟線和軟電纜(IEC 60245-4:2004,IDT)

      GB 5226.1-2002 機械安全 機械電氣設備 第1部分：通用技術條件（IEC 60204-1：2000，IDT)

      GB 10395.1-2009 農林機械 安全 第1部分：總則（ISO 4254-1：2008，MOD）

      GB 14048.4 低壓開關設備和控制設備 機電式接觸器和電動機起動器（GB 14048.4-2003，IEC 60947-4-1:2000,IDT)

      GB 14048.5-2008 低壓開關設備和控制設備 第5-1部分：控制電路電器和開關元件 機電式控制電路電器（IEC 60947-5-1：2003，MOD）

      GB/T 15706.1-2007 機械安全 基本概念與設計通則 第1部分：基本術語和方法（ISO 12100-1:2003,IDT)

      GB/T 15706.2-2007 機械安全 基本概念與設計通則 第2部分：技術原則（ISO 12100-2：2003,IDT)

      GB 16754 機械安全 急停 設計原則（GB 16754-2008，ISO 13850：2006，IDT）

      GB/T 16855.1-2008 機械安全 控制系統有關安全部件 第1部分：設計通則（ISO 13849-1：2006,IDT)

      GB 16895.27 建筑物電氣裝置 第7部分：特殊裝置或場所的要求 第705節：農業和園藝設施的電氣裝置（GB 16895.27-2006，IEC 60364-7-705：1984，IDT）

      GB/T 18831-2010 機械安全 帶防護裝置的聯鎖裝置 設計和選擇原則（ISO 14119：1998和Amd.1:2007,MOD)

      GB 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

3 術語和定義

      GB/T 15706.1和GB/T 15706.2確立的以及下列術語和定義適用于本部分。

3.1

      青貯窖卸料機 silo unloader

      從圓形截面的固定式青貯窖內卸出青貯飼料的機器。該機器放置在青貯飼料層的上表面，在青貯飼料卸出過程中（例如通過鏈條或螺旋輸送器），青貯飼料切刀繞垂直軸旋轉。切碎的青貯飼料通過吹送機從青貯窖中排出。切刀的最大轉速為5°/s（青貯窖卸料機示例參見附錄B）。

      注：青貯飼料從青貯窖卸出的同時被切碎。在填充青貯窖過程中，青貯窖卸料機也可用于撒布青貯飼料。

3.2

      切割臂 cutting arm

      裝青貯飼料切刀的卸料機部件。

3.3

      傳動輥 drive roller

      在青貯飼料上表面上運動，帶動切割臂繞青貯窖的垂直軸旋轉的動力輥。

3.4

      青貯飼料切刀 silage cutting tool

      裝在鏈條或螺旋輸送器上用于切割和運送青貯飼料的切碎工具。

3.5

      集電環連接器 slipring connection

      持續地保持運動的切割臂與青貯窖卸料機非旋轉部件間電氣連接的裝置。

4 機械安全要求

4.1 一般要求

      設計卸料機時，本部分未涉及的危險應遵循GB/T 15706.1和GB/T 15706.2規定的原則。

      除本部分另有規定外，卸料機應符合GB10395.1和GB 23821-2009中表1、表3、表4或表6的規定。

4.2 青貯飼料切刀和傳動輥產生危險的防護

      形成切割臂的青貯飼料切刀整個長度的前部、后部和頂部均應進行防護［見圖1a）］。前部、后部防護裝置的下邊緣和青貯飼料切刀的下邊緣之間的最大垂直距離為125mm，青貯飼料切刀外邊緣和前后防護裝置之間的最小水平距離為200mm。

      防護裝置應能徑向調整，以保證防護裝置的末端與貯窖內壁表面之間的間隙不超過60mm（見圖B．1）。

      另外，在切割臂后部的阻擋裝置（見GB/T 15706.1-2007中3.27）應位于距青貯飼料上表面最大高度400mm，且與青貯飼料切刀的外邊緣水平距離不少于300mm處。

      卸料機后部的防護裝置宜變換成包括一塊置于青貯飼料切割表面上鉸鏈折板的結構［見圖1b）］。

      沿整個切割臂寬度分布的觸發裝置（見GB/T 15706.1-2007中3.25.5）應置于每個切割臂和傳動輥的前部（相對于正常工作方向），以防止切割臂和傳動輥超越操作者。觸發裝置動作后，轉動應在1°/s內停止。

      觸發裝置應安裝在距青貯飼料切刀下邊緣上方最大高度200mm，且距青貯飼料切刀和傳動輥前邊緣水平距離300mm～500mm處。

      傳動輥上的觸發裝置應按圖2設置。

      防護裝置和觸發裝置應能承受600N水平力和900N垂直力。試驗方法應按GB 10395.1中附錄B的規定。

單位為毫米

      1——工作方向；

      2——觸發裝置；

      3——前部防護裝置；

      4——頂部防護裝置；

      5——后部防護裝置；

      6——阻擋裝置；

      7——切刀；

      8——青貯飼料。

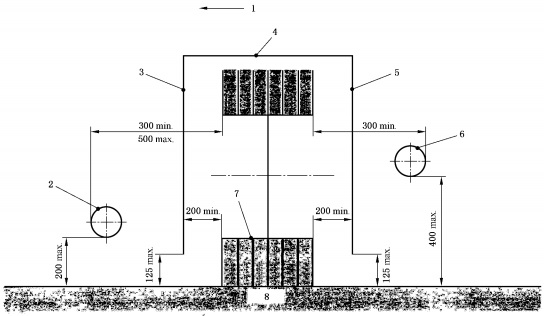

      a）帶阻擋裝置青貯飼料切刀的防護

      1——工作方向；

      2——觸發裝置；

      3——前部防護裝置；

      4——頂部防護裝置；

      5——后部防護裝置；

      6——阻擋裝置；

      7——切刀；

      8——青貯飼料；

      9——鉸鏈折板。

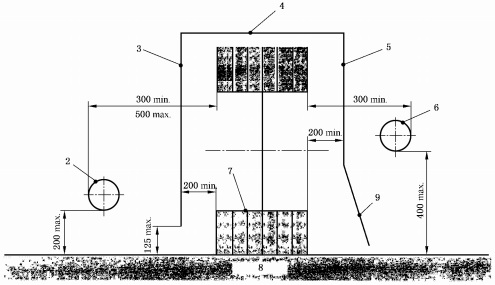

b）帶鉸鏈折板青貯飼料切刀的防護

圖1 青貯飼料切刀的防護
