1 范圍

      本文件規定了截留鑰匙聯鎖裝置及系統的要求和使用信息。

      本文件適用于與安全相關的截留鑰匙聯鎖裝置及系統。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 14048.1-2012 低壓開關設備和控制設備 第1部分：總則

      GB/T 14048.3-2017 低壓開關設備和控制設備 第3部分：開關、隔離器、隔離開關及熔斷器組合電器

      GB/T 14048.5-2017 低壓開關設備和控制設備 第5-1部分：控制電路電器和開關元件 機電式控制電路電器

      GB/T 15706-2012 機械安全 設計通則 風險評估與風險減小

      GB/T 16855.1-2018 機械安全 控制系統安全相關部件 第1部分：設計通則

      GB/T 16855.2-2015 機械安全 控制系統安全相關部件 第2部分：確認

      GB/T 18831-2017 機械安全 與防護裝置相關的聯鎖裝置 設計和選擇原則

      GB/T 41108.1 機械安全 聯鎖裝置的安全要求 第1部分：直接斷開位置開關

      GB/T 41108.2-2021 機械安全 聯鎖裝置的安全要求 第2部分：帶防護鎖定的聯鎖裝置

3 術語和定義

      GB/T 15706-2012、GB/T 18831-2017和GB/T 41108.1界定的以及下列術語和定義適用于本文件。

3.1

      截留鑰匙聯鎖系統 trapped key interlocking system

      至少包含兩個截留鑰匙聯鎖裝置，并通過鑰匙的轉移實現一種或多種安全功能的系統。

      注：截留鑰匙聯鎖系統主要實現隔離控制和訪問控制兩種子功能，中間傳遞子功能為可選功能。

3.2

      鑰匙 key

      用于操作帶匹配編碼的截留鑰匙聯鎖裝置的組件。

3.3

      截留鑰匙聯鎖裝置 trapped key interlocking device

      截留鑰匙聯鎖系統的組成部分，通過在給定系統中鎖定或解鎖鑰匙來實現一種安全功能的裝置。示例：鑰匙操作開關、鑰匙交換裝置、授權門鎖等。

3.3.1

      插銷鎖 bolt lock

      通過伸長插銷來鎖定目標，可實現隔離控制的截留鑰匙聯鎖裝置。

      注1：某些應用中，插銷鎖也用于實現訪問控制。

      注2：插銷鎖工作原理及示例見圖1。

      注：符號及說明見表1。

圖1 插銷鎖示例

3.3.2

      鑰匙操作開關 key operated switch

      由只能通過鑰匙進行操作的開關組成，可實現隔離控制的截留鑰匙聯鎖裝置。

      注：鑰匙操作開關工作原理及示例見圖2。

      注：符號及說明見表1。

圖2 鑰匙操作開關示例

3.3.3

      延時裝置 time delay device

      在預先確定的時間段之后就解鎖鑰匙的截留鑰匙聯鎖裝置。

3.3.4

      鑰匙交換裝置 key exchange device

      插入一把或多把鑰匙并截留（鎖定），同時解鎖一把或多把不同編碼的鑰匙的截留鑰匙聯鎖裝置。

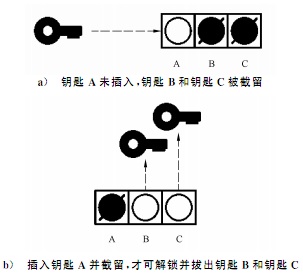

      注：鑰匙交換裝置工作原理及示例見圖3。

      標引序號說明：

      A、B、C——鑰匙。

      注：符號及說明見表1。

圖3 鑰匙交換裝置示例

3.3.5

      授權門鎖 access lock

      用于鎖定活動式防護裝置，可實現訪問控制的截留鑰匙聯鎖裝置。

      注1：授權門鎖也可用于鎖定防護裝置以外的目標，如隔離器、閥門。

      注2：授權門鎖（帶個人鑰匙）的工作原理及示例見圖9。

3.4

      個人鑰匙 personnel key

      安全鑰匙 safety key

      操作者從截留鑰匙聯鎖裝置（通常是用于全身進入的授權門鎖）上拔出并自己隨身攜帶保管，用于防止危險狀況（如防止機器被其他人意外啟動）的鑰匙。

3.5

      隔離控制 isolation control

      截留鑰匙聯鎖系統的一種子功能，該功能可使動力或運動達到并保持安全狀態。

3.6

      中間傳遞 intermediate transfer

      截留鑰匙聯鎖系統的一種子功能，該功能可實現鑰匙按照規定條件在隔離控制與訪問控制之間傳遞。

3.7

      訪問控制 access control

      截留鑰匙聯鎖系統的一種子功能，該功能可限制人員進入安全防護區域或限制改變機器操作模式和功能。

4 符號

      下列符號適用于本文件。
