1 范圍

      本文件規定了用電子控制火花時限維持本質安全水平的Power-i設備和系統的結構、試驗、安裝和維護的技術要求。

      本文件適用于爆炸性環境使用的本質安全Power-i設備，以及與進入爆炸性環境的本質安全電路連接的關聯設備及其之間的連接線和電纜。

      本文件適用于電壓不大于40Vd.c.且安全系數為1.5的ⅡB、ⅡA、Ⅰ類和Ⅱ類電氣設備；也適用于安全系數為1.0的ⅡC類“ic”設備和電壓不大于32 Vd.c.且安全系數為1.5的IIC類“ib”設備。

      本防爆型式適用于電路本身不能點燃周圍爆炸性環境的電氣設備。

      本文件適用于利用電子控制火花時限提供大功率電源同時維持安全水平的本質安全設備和系統。

      本文件也適用于位于危險場所外部或由GB/T 3836（所有部分）列出的其他防爆型式保護的電氣設備或電氣設備部件，其中位于爆炸性環境的電路的本質安全取決于這類電氣設備或電氣設備部件的設計和結構。位于危險場所的電路依據本文件進行評價。

      本文件不適用于“ia”等級電路和軟件控制的電路。

      本文件是對GB/T 3836.1、GB/T 3836.4、GB/T3836.15、GB/T 3836.16、GB/T 3836.18的補充和修改。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 3836.1 爆炸性環境 第1部分：通用要求（GB/T 3836.1-2021，IEC 60079-0：2017，MOD）

      GB/T 3836.4 爆炸性環境 第4部分：由本質安全型“i”保護的設備（GB/T 3836.4-2021，IEC60079-11:2006,MOD)

      GB/T 3836.15 爆炸性環境 第15部分：電氣裝置的設計、選型和安裝（GB/T 3836.15-2017，IEC 60079-14:2007,MOD)

      GB/T 3836.16 爆炸性環境 第16部分：電氣裝置的檢查與維護（GB/T 3836.16-2017，IEC60079-17:2007,IDT)

      GB/T 3836.18 爆炸性環境 第18部分：本質安全電氣系統（GB/T 3836.18-2017，IEC 60079-25:2010,MOD)

3 術語和定義

      GB/T 3836.1和GB/T 3836.4界定的以及下列術語和定義適用于本文件。

3.1

      Power-i

      通過限制電壓和電流，同時通過電子控制火花時限提供保護，實現本質安全的一種方式。

3.10

      評定系數 assessment factor

      AF

      Power-i裝置和Power-i連接線衰減或靈敏度單位。

      注1：評定系數分為下列兩種情況：

      Power-i現場裝置、Power-i終端和Power-i連接線的評定系數，以火花脈沖衰減參數表征。

      -Power-i電源的評定系數，以確定探測火花脈沖靈敏度的參數來表征。

      注2：評定系數宜用對數單位表示。

4 Power-i結構

      Power-i系統中，應通過Power-i連接線連接唯一的有源Power-i電源，對一個或多個Power-i現場裝置供電。最簡單的Power-i結構包括一個有源Power-i電源、Power-i連接線和一個Power-i現場裝置（見圖1）。

      允許使用能提供一個有效電源的冗余電源。

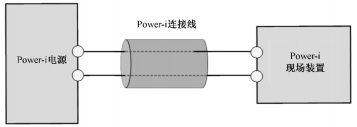

圖1 最簡單的Power-i 結構

      一個Power-i系統可擴大到如圖2所示的復雜系統。

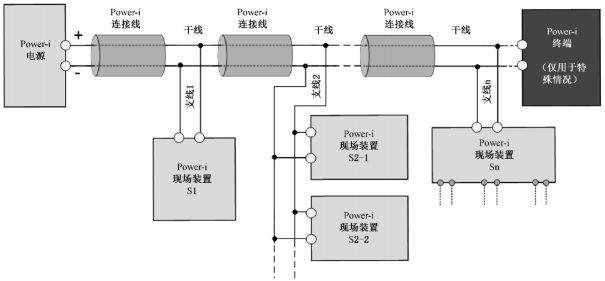

圖2 復雜Power-i系統結構示例

      注1：Power-i現場裝置Sn和Power-i現場裝置S1、S2-1或S2-2與Power-i連接線連接等同，但由其他輸出/輸入端子示出。這些端子符合GB/T 3836（所有部分）規定的適宜的防爆型式的要求。

      注2：附錄B給出了Power-i裝置和系統示例。
