1 范圍

      本文件規定了電力系統安全穩定計算的要求、基礎條件、方法和判據、提高穩定性的措施以及安全穩定計算分析的管理。

      本文件適用于220kV及以上電力系統規劃、設計、建設、生產運行、科學試驗、設備制造中的安全穩定計算分析工作。220kV以下電力系統的安全穩定計算工作可參照執行。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 15544.1 三相交流系統短路電流計算 第1部分：電流計算

      GB/T 26399 電力系統安全穩定控制技術導則

      GB/T 31464 電網運行準則

      GB 38755-2019 電力系統安全穩定導則

3 術語和定義

      GB 38755-2019界定的以及下列術語和定義適用于本文件。

3.1

      電力系統安全性 power system security

      電力系統在運行中承受擾動（例如突然失去電力系統的元件，或短路故障等）的能力。

      注：通過兩個特性表征：

      a）電力系統能承受住擾動引起的暫態過程并過渡到一個可接受的運行工況；

      b）在新的運行工況下，各種約束條件得到滿足。

      ［來源：GB 38755-2019,2.1，有修改］

3.2

      電力系統穩定性 power system stability

      電力系統受到擾動后保持穩定運行的能力。

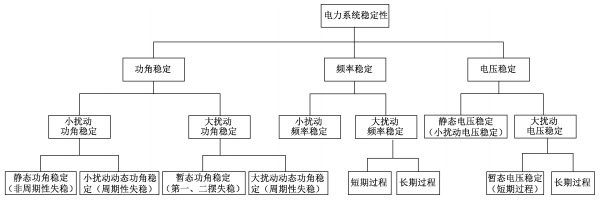

      注：電力系統穩定性分為功角穩定、電壓穩定和頻率穩定3大類，具體分類見圖1。

圖1 電力系統穩定性分類

      ［來源：GB 38755-2019,2.2，有修改］

3.2.1

      功角穩定 rotor angle stability

      同步互聯電力系統中的同步發電機受到擾動后保持同步運行的能力。

      注：功角失穩由同步轉矩或阻尼轉矩不足引起，同步轉矩不足導致非周期性失穩，而阻尼轉矩不足導致振蕩失穩。功角穩定又可分為靜態功角穩定、暫態功角穩定和動態功角穩定。

      ［來源：GB 38755-2019,2.2.1］

3.2.1.1

      靜態功角穩定 steady-state rotor angle stability

      電力系統受到小擾動后，不發生功角非周期性失步，自動恢復到起始運行狀態的能力。

      ［來源：GB 38755-2019,2.2.1.1］

3.2.1.2

      暫態功角穩定 transient rotor angle stability

      電力系統受到大擾動后，各同步發電機保持同步運行并過渡到新的或恢復到原來穩態運行方式的能力。

      注：通常指保持第一、第二搖擺不失步的功角穩定。

      ［來源：GB 38755-2019,2.2.1.2］

3.2.1.3

      動態功角穩定 dynamic rotor angle stability

      電力系統受到小擾動或大擾動后，在自動調節和控制裝置的作用下，保持長過程功角穩定的能力。      ［來源：GB 38755-2019,2.2.1.3］

3.2.1.3.1

      小擾動動態功角穩定 small-disturbance dynamic rotor angle stability

      電力系統受到小擾動后，在自動調節和控制裝置的作用下，不發生發散振蕩或持續振蕩，保持功角穩定的能力。

      ［來源：GB 38755-2019,2.2.1.3.1］

3.2.1.3.2

      大擾動動態功角穩定 large-disturbance dynamic rotor angle stability

      電力系統受到大擾動后，在自動調節和控制裝置的作用下，保持長過程功角穩定的能力。注：通常指電力系統受到大擾動后不發生發散振蕩或持續振蕩。

      ［來源：GB 38755-2019,2.2.1.3.2］

3.2.2

      電壓穩定 voltage stability

      電力系統受到小擾動或大擾動后，系統電壓能夠保持或恢復到允許的范圍內，不發生電壓崩潰的能力。

      ［來源：GB 38755-2019,2.2.2］

3.2.2.1

      靜態電壓穩定 steady-state voltage stability

      電力系統受到小擾動后，系統所有母線保持穩定電壓的能力。

      ［來源：GB 38755-2019,2.2.2.1］

3.2.2.2

      暫態電壓穩定 transient voltage stability

      電力系統受到大擾動后，系統所有母線保持穩定電壓的能力。

      ［來源：GB 38755-2019,2.2.2.2］

3.2.3

      頻率穩定 frequency stability

      電力系統受到小擾動或大擾動后，系統頻率能夠保持或恢復到允許的范圍內，不發生頻率振蕩或崩潰的能力。

      ［來源：GB 38755-2019,2.2.3］

3.2.3.1

      小擾動頻率穩定 small-disturbance frequency stability

      電力系統受到小擾動后，系統頻率能夠保持或恢復到允許的范圍內，不發生頻率振蕩的能力。

3.2.3.2

      大擾動頻率穩定 large-disturbance frequency stability

      電力系統受到大擾動后，系統頻率能夠保持或恢復到允許的范圍內，不發生頻率崩潰的能力。

3.3

      電磁暫態過程 electromagnetic transient

      電力系統各元件涉及的電場和磁場以及相應的電壓和電流的變化過程，主要考慮從微秒至數秒之間的動態過程。

      注：電力系統電磁暫態過程主要關注由系統外部引起的暫態過程（如雷電過電壓），由故障及操作引起的暫態過程（如操作過電壓、工頻過電壓），諧振暫態過程（如次同步諧振、鐵磁諧振），控制暫態過程（如一次與二次系統的相互作用），電力電子裝置及靈活交流輸電系統、高壓直流輸電中的快速暫態和非正弦的準穩態過程等。

3.4

      機電暫態過程 electromechanical transient

      由于發電機和電動機電磁轉矩的變化所引起電機轉子機械運動的變化過程，主要考慮幾個周波到數十秒的過程。

      注：電力系統機電暫態過程主要關注電力系統受到大擾動后的暫態穩定和受到小擾動后的小擾動穩定性能，包括功角穩定、電壓穩定和頻率穩定。

3.5

      長期動態過程 mid-long term dynamic

      大規模系統擾動以及由此引發的有功和無功功率、發電量和用電量之間不平衡等持續時間較長、動作較緩慢的變化過程，主要考慮數十秒至數十分鐘的動態過程。
