1 范圍

      GB/T 38943的本部分規定了自行式（使用車載電源）電力驅動的土方機械（EMM）電氣設備及其部件的特定安全要求。

      本部分適用于車載電壓在50V～36kV范圍內任何頻率的交流電和75V～36kV范圍內的直流電，包括任何重復率脈動直流電的戶外使用的機器。

      設備內部的電壓不是車載電壓，因此不在本標準范圍內。

      本部分與GB/T 38943.1結合使用，GB/T 38943.1規定了使用電力驅動的土方機械通用要求，不論其供電方式。GB/T 38943.2規定了使用外部動力土方機械的特定要求。對于既具有自供電又使用外部動力的土方機械（例如具有供電功能的內置充電器的電池供電機器），也應當符合GB/T 38943.2的要求。

      注：對于在公路上行駛的機器，汽車標準ISO 6469和/或UN ECE R100可以提供有用的指導。對比要求見附錄B．

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 38943.1-2020 土方機械 使用電力驅動的機械及其相關零件和系統的電安全 第1部分：一般要求（ISO 14990-1：2016，IDT）

      ISO 14990-2 土方機械 使用電力驅動的機械及其相關零件和系統的電安全 第2部分：外部動力機器的特定要求（Earth-moving machinery-Electrical safety of machines utilizing electric drives or related components and systems-Part 2:Particular requirements for externally-powered machines)

3 術語和定義

      GB/T 38943.1-2020界定的術語和定義適用于本文件。

4 要求

4.1 一般要求

      除本章修改的部分之外，GB/T 38943.1-2020第4章適用于本章。

4.2 特殊條件

      附件A提供的查詢表A．1可作為用戶與供應商就特殊條件或在本部分的某些條款可能不適用的情況下達成協議的依據。對任何要求的豁免僅限于本部分未包含的情況。

4.3 電源

      電源系統（例如車載發動機）應被設計成在其所提供電源電壓下能正常運行，不適宜對供電電壓進行限制。

5 電擊危險防護

      除本章修改的部分之外，GB/T 38943.1-2020第5章適用于本章。

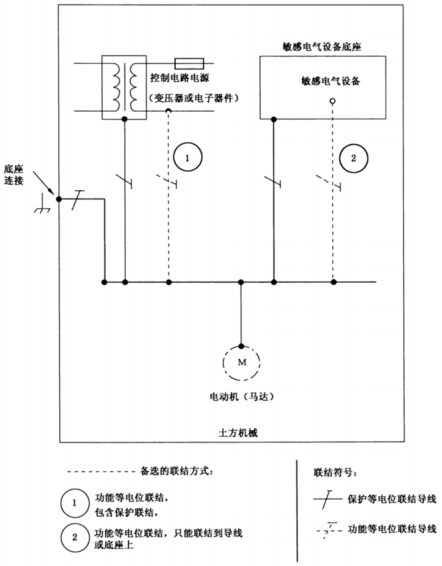

5.1 自行式土方機械電氣設備的等電位聯結示例，見圖2。

5.2 在機器上，每一個保護導線（體）連接點都應采用IEC 60417中5019符號或字母“PE”進行標記或標簽，或使用綠色和黃色的雙色組合進行標記或標簽，或使用上述方式的任意組合進行標記/標簽。宜用圖形符號標記?；蛘撸孕惺綑C(jī)器上的每個保護導線（體）連接點可采用IEC 60417 中5020符號標記。

5.3 自行式機器上的電氣設備的保護導線（體）、導電結構件，以及構成機器結構的外部導電部件，應全部連接到保護接線端子，以防止電擊。當自行式機器也能連接到外部輸入電源時，該保護接線端應為外部保護導線（體）的連接點。當供電電源在可移動機械內部且沒有接到外部電源時（例如車載電池充電器沒有連接時），該設備不必連接到外部保護導線（體）。

圖2 自行式土方機械等電位聯結示例

6 電氣火災防護

      GB/T 38943.1-2020第6章的要求適用于本章。

7 熱危險防護

      GB/T 38943.1-2020第7章的要求適用于本章。

8 機械危險防護

      GB/T 38943.1-2020第8章的要求適用于本章。
