1 范圍

      本標準規定了塔式起重機安全監控系統及數據傳輸?shù)幕疽?、構成及功能要求、檢驗等。

      本標準適用于GB/T6974.3所界定的塔式起重機（以下簡稱“塔機”）。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 5226.32 機械電氣安全 機械電氣設備 第32部分：起重機械技術條件

      GB/T 6974.3 起重機 術語 第3部分：塔式起重機

      GB/T 12602 起重機械超載保護裝置

      GB/T 13752 塔式起重機設計規范

      GB/T 25195.3 起重機 圖形符號 第3部分：塔式起重機

      GB/T 28264-2017 起重機械 安全監控管理系統

3 術語和定義

      GB/T 6974.3和GB/T 28264-2017界定的以及下列術語和定義適用于本文件。

3.1

      塔式起重機安全監控系統 tower crane safety monitoring system

      對塔機工作過程進行監控，并能對塔機重要運行參數和工作狀態進行記錄和管理的系統。

3.2

      遠程監測中心通信協議 remote monitoring communication protocols

      系統和遠程監測中心之間進行信息傳輸?shù)膮f(xié)議。

3.3

      防碰撞單元 anti-collision unit

      對塔機與固定障礙物或者塔機之間碰撞可能性進行預警或控制的裝置。

4 基本要求

4.1 塔機安全監控系統（以下簡稱：系統）應對塔機的起重量、起重力矩、起升高度（下降高度）、工作幅度、臂架仰角（動臂塔機）、風速、回轉角度、運行行程（行走）、工作時間、累計工作時間、每次工作循環等進行監視、存儲。系統應能對塔機的危險操作指令進行報警或限制。

4.2 系統安裝時不應損傷或減弱塔機受力結構。

4.3 系統安裝時不應改變塔機原有安全保護裝置及電氣控制系統的功能和性能。

4.4 系統不應執行來自本系統外的操作控制指令。

4.5 系統的工業環境性能應滿足GB/T 5226.32和GB/T 12602實際環境和運行條件及下列要求：

      a）工作環境溫度：-20℃～60℃；

      b）工作環境濕度：≤90％（20℃）；

      c）電源電壓波動范圍：±10％。

4.6 系統編號宜采用統一社會信用代碼（18位）——產品類型（2位）——產品編號［年（4位）——月（2位）——4位序列號］的方式。

      示例：生產塔機安全監控系統廠家的社會信用代碼為“123456789012345678”、塔機安全監控系統產品類型為“TC”、2017年3月生產的第一臺產品的產品編號為“2017030001”，其系統編號為：123456789012345678TC2017030001。

      注：塔機安全監控系統的產品類型采用字符“TC”表示。

5 構成及功能要求

5.1 系統的構成

5.1.1 系統由硬件和軟件組成，其功能單元構成應包括：信息采集單元、信息處理單元、控制輸出單元、信息存儲單元、信息顯示單元、信息輸出接口單元等。

      當有遠程監控需求時，應具有遠程傳輸單元。

      當有身份識別需求時，應具有身份識別單元。

      當群塔作業時，應具有防碰撞單元。

5.1.2 系統應采集的信息包括：起重量、工作幅度（水平臂塔機）、臂架仰角（動臂塔機）、起升高度、回轉角度、塔機頂部風速、地理位置經緯度坐標。

5.1.3 系統構成宜符合圖1的規定。

5.1.4 在運行周期內，系統對塔機傳感器信息的采集周期應不大于100ms。

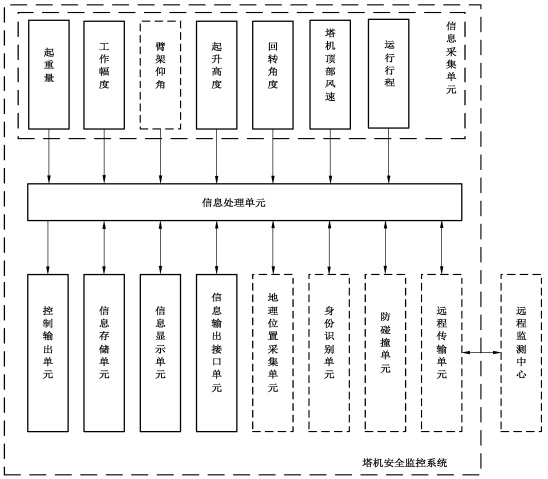

圖1 塔機安全監控系統構成
