1 主題內容與適用范圍

      本標準規定了墊塊式首繩懸掛裝置的型式、規格、基本參數。

      本標準適用于多繩提升容器與鋼絲繩的連接，本裝置可以平衡鋼絲繩張力并調節鋼絲繩長度。

2 引用標準

      GB 699 優質碳素結構鋼鋼號和一般技術條件

      ZBD 93 楔形繩卡

      JB 2827 多繩摩擦式提升機型式和基本參數

      Q/ZB 61 合金結構鋼

3 型式、規格、基本參數

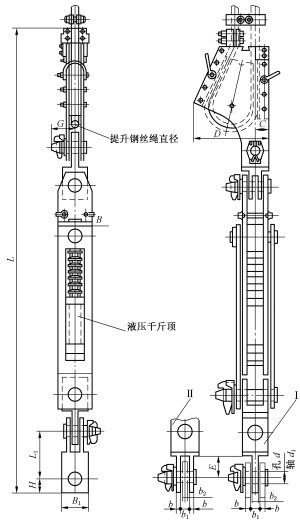

3.1 本標準規定的墊塊式首繩懸掛裝置由楔形繩卡、墊塊式液壓調繩器組成。墊塊式液壓調繩器由多片墊塊、連接叉、換向叉、連接板銷軸等組成，結構型式見圖。

墊塊式首繩懸掛裝置圖

      注：本裝置分i、n兩種型式，選用時請注明。

3.2 本標準規定的調繩用液壓千斤頂，壓力不小于56 MPa,起重量為50,100,200,300 kN。

3.3 按照設計破壞載荷不同，墊塊式首繩懸掛裝置的規格分為600,900,1 350,1 700,2 000,3 000 kN, 其基本參數與尺寸見表。

墊塊式首繩懸掛裝置基本參數與主要尺寸表

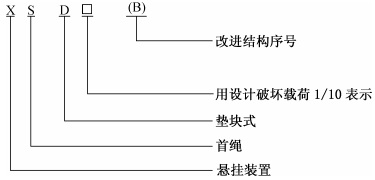

 3.4 型號編制方法：

      標記示例：

      設計破壞載荷為1 350 kN的墊塊式首繩懸掛裝置為：XSD135(B)。

      技術條件

      按MT 237.5《多繩提升容器 B型鋼絲繩懸掛裝置 技術條件》的有關規定執行。

      附加說明：

      本標準由中國統配煤礦總公司基建部提出。

      本標準由北京煤炭設計研究院負責起草。

      本標準主要起草人劉奎英。

      本標準委托北京煤炭設計研究院負責解釋。
