1 范圍

      本標準規定了鉆屑瓦斯解吸指標的測定原理、測定儀器、測定步驟和結果表述。

      本標準適用于實驗室和現場測定鉆屑瓦斯解吸指標為和Δh₂。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 212 煤的工業分析方法

      MT 38 煤和巖石物理力學性質測定的采樣一般規定

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      鉆屑瓦斯解吸指標 K₁ gas desorption index （K₁ ） of drill cuttings

      預測煤層突出危險性的鉆屑瓦斯解吸指標之一。綜合反映煤層瓦斯含量及卸壓初期瓦斯解吸速度的大小，用特定儀器測定鉆屑試樣在卸壓初期一段時間（5 mm）瓦斯解吸曲線的斜率表示，單位為 cm³/g ? min^1/2。

3.2

      鉆屑瓦斯解吸指標 Δh₂ gas desorpton index （Δh₂） of drill cuttings

      預測煤層突出危險性的鉆屑瓦斯解吸指標之一。綜合反映煤層的瓦斯含量及卸壓初期瓦斯解吸速度的大小，用特定儀器測定鉆屑試樣在卸壓初期一段時間（2 mm）瓦斯解吸而產生的壓力差表示，單位 為Pa。

4 測定原理

      將含瓦斯煤樣瞬間暴露于大氣中或類似于大氣環境條件的儀器中，根據等容或變?nèi)葑儔航馕?測定煤樣在不同時間段的瓦斯解吸量或不同時刻的瓦斯解吸速度，然后根據測定數據與煤樣暴露時間 的關系進行相應的數學處理，得出鉆屑瓦斯解吸指標。

5 測定儀器

5.1 實驗室測定儀器、設備

      a）按圖1所示實驗系統測定鉆屑瓦斯解吸指標；

      b）采用等容或變?nèi)葑儔航馕淼碾娮踊蛭锢頊y(cè)量儀器，簡稱瓦斯解吸儀。等容式瓦斯解吸儀 （測定Ki）壓力范圍0 kPa?10 kPa,誤差±2% ;變?nèi)葑儔菏酵咚菇馕鼉x（測定Δh₂）壓力范圍 0 kPa?3 kPa,誤差±2%。瓦斯解吸儀還應符合附錄A的使用條件；

      c）真空泵，流量為1 000 cm³/s,極限真空不大于0.1 Pa；

      d）閥門，公稱壓力應不小于16 MPa；

      e）煤樣罐容積300 cm³,煤樣杯容積8.6 cm³ （壁厚應不超過2 mm）,連接管路空間容積30 cm³,容積誤差應不超過±5% ；

      f）煤樣罐應能承受6 MPa的氣體壓力，承受4 MPa氣體壓力時，在煤樣罐中不盛裝試驗樣品的 情況下，30 h內壓力下降應小于1% ;

      g）壓力表量程6 MPa,準確度0.4級；

      h）試驗氣體甲烷，濃度不小于99.9% ；

      i） 天平，感量0.1 g。

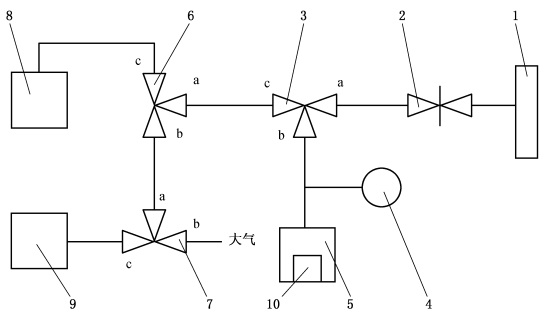

      1——高壓甲烷瓶；

      2——減壓閥；

      3、6、7——高壓三通閥；

      4——壓力表；

      5——煤樣罐；

      8——瓦斯解吸儀；

      9——真空泵；

      10——煤樣杯；

      a、b、c——三通閥的三個通路

圖1 測定鉆屑瓦斯解吸指標實驗系統示意圖

5.2 現場測定儀器、設備

      a）瓦斯解吸儀，同5.1要求；

      b）采用等容式瓦斯解吸儀時，需要與之配套的煤樣罐、煤樣杯;采用變?nèi)葑儔菏酵咚菇馕鼉x時，需 要與之配套的煤樣杯；

      c）分樣篩，孔徑1 mm、3 mm；

      d）秒表；

      e）采用等容式瓦斯解吸儀時，需要煤樣罐與瓦斯解吸儀連接的硅膠管，硅膠管外徑10 mm,內徑 4 mm,長 30 cm。

6 實驗室測定

6.1 采樣和制樣

      a）采樣方法按MT 38的有關規定進行；

      b）制取試驗煤樣質量20g,粒徑1mm?3mm。

6.2 測定前的準備工作

6.2.1 系統各部件組裝后，要嚴格檢查系統氣密性，旋轉閥3—a通減壓閥，閥3-b通煤樣罐，閥3—c 通閥6 ,閥7—a通閥6 ,閥7—b關閉，閥7—c關閉，閥6—a通閥3 ,閥6-b通閥7 ,閥6—c關閉。緩慢 打開閥2,充入L5MPa壓力的氣體后立刻關閉閥門2,放置12 h,壓力表讀數下降小于0.IMPa合格。

6.2.2 儀器檢修后應重新檢查系統氣密性。

6.3 測定步驟

6.3.1 將盛裝5 g?10 g煤樣的煤樣杯置于煤樣罐中，蓋嚴煤樣罐蓋后關閉閥3—a,使閥6—a與6—b 連通，閥7—a通大氣，啟動真空泵，旋轉閥7—a通真空泵，緩慢打開閥3—b、3—c對煤樣脫氣。脫氣 2 h后關閉閥3—c、旋轉閥7—a通大氣，停真空泵。

6.3.2 緩慢打開閥2,待連接管路中充入一定量氣體后立即關閉閥2,再緩慢打開閥3—a給煤樣罐充 氣，直至壓力表4讀數約為預定吸附壓力值的110%時關閉閥3—a。若一次充氣達不到預定吸附壓力 值，則重復開啟閥2、3—a充氣，直至壓力值達到預定值為止。注意閥2和閥3—a不允許同時打開。

6.3.3 待煤樣吸附氣體24 h后記錄壓力表4讀數作為煤樣的吸附平衡壓力P,確認閥6—a與6—b 連通、閥7—a通大氣后準備好瓦斯解吸儀，打開閥3—c的同時啟動秒表記錄時間。當秒表計時到預定 時間小轉動閥6使閥6—a與瓦斯解吸儀連通，同時啟動瓦斯解吸儀，每間隔ii時間讀一次數，總讀數 時間為 i2。測定 Ki 指標時，io = 1 min,ii =0.5 min,)2 = 5 min；測定△”?指標時，io = 3 min,ii=2 min, i2 =2 min。

6.3.4 研究煤樣干燥無灰基的瓦斯解吸指標時，應對煤樣進行水分、灰分含量測定，測定方法按 GB/T 212的有關規定進行。

6.3.5 研究煤樣天然水分含量對瓦斯吸附和解吸特性的影響時，在制樣前應對煤樣增加適量水分，并 測定處理后煤樣的水分含量，然后再進行鉆屑瓦斯解吸試驗。

6.3.6 模擬研究煤礦井下濕式打鉆的鉆屑瓦斯解吸指標變化情況時，應按6.3.1,6.3.2的規定對煤樣進行脫氣和吸附。待吸附24 h后記錄壓力表4讀數作為吸附平衡壓力P,將閥6—a與6—b連通、閥 7—a通大氣，在打開閥3—c的同時啟動秒表記錄時間，待煤樣罐中高壓氣放完后迅速打開煤樣罐取出 煤樣杯浸沒于水中1 mn,測定K1指標時d=3 mm,其他測試工藝同6.3.3。

6.3.7 記錄實驗室解吸測定時的環境溫度T。

6.4 結果表述

6.4.1 當采用等容瓦斯解吸儀或變?nèi)葑儔和咚菇馕鼉x測定時，儀器讀數為壓力值，需要根據儀器提供的系數將壓力值換算成解吸量，換算公式為：

Q_i = (a×P_i+b)/G  …………………………( 1 )

i = 1,2,3,…，10

      式中：

      Q_i——對應第i個讀數的單位質量煤樣瓦斯解吸量，cm³/g；

      a,b——儀器提供的換算系數；

      P_i——第i個壓力值讀數，Pa；

      G——煤樣質量，g。

6.4.2 煤樣暴露時間i按式(2)計算：

t_i = t₀ +0.5×i  …………………………( 2 )

      式中：

      t_i——煤樣自放氣開始至測量第i個數據時的暴露時間，mm；

      t₀——煤樣自放氣開始至啟動瓦斯解吸儀時的暴露時間，mm。

6.4.3 鉆屑瓦斯解吸指標K1的計算：

      煤樣的瓦斯解吸規律服從關系式(3)：

      式中：
