1 范圍

      本標準規定了金剛石復合片不取心鉆頭（以下簡稱鉆頭）的分類、型式與型號、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤田地質勘探與煤礦井下回轉鉆進用金剛石復合片不取心鉆頭。

2 規范性引用文件

      下列文件中的條款，通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 228-2002 金屬材料 室溫拉伸試驗方法(ISO 6892：1998（E），EQV)

      GB/T 9253.1-1999 石油鉆桿接頭螺紋

      GB/T 13264 不合格品百分?jǐn)?shù)的小批計數抽樣檢驗程序及抽樣表

      JB/T 3235-1999 人造金剛石燒結體磨耗比測定方法

      JB/T 10041 超硬材料 金剛石或立方氮化硼/硬質合金復合片品種、尺寸

      MT/T 521-2006 煤礦坑道鉆探用常規鉆桿

3 分類、型式與型號

3.1 分類

      根據鉆頭體材料的不同，鉆頭分為胎體鉆頭和鋼體鉆頭。

3.2 型式

      鉆頭型式代號應符合表1的規定。典型的鉆頭冠部形狀如圖1所示。生產者采用其他鉆頭冠部形狀時，可以自行確定代號并做出說明。

表1 鉆頭型式代號

圖1 鉆頭冠部形狀

3.3 型號

      鉆頭型號的表示方法如下：

      示例：FTN75G

4 技術要求

4.1 金剛石復合片

      金剛石復合片磨耗比值應符合表2的規定，其尺寸應符合JB/T 10041的規定。

表2 金剛石復合片磨耗比值

4.2 鉆頭體力學性能

4.2.1 鉆頭體鋼體與接頭材料力學性能應符合表3的規定。

表3 鉆頭體鋼體與接頭材料力學性能

4.2.2 鉆頭體胎體材料力學性能要求：抗彎強度應不低于500 MPa，沖擊韌性應不低于3 J/cm²。

4.3 釬縫剪切強度

      釬縫剪切強度應不低于160 MPa。

4.4 鉆頭

4.4.1 鉆頭外徑尺寸、公差及鉆頭體小端臺肩倒角直徑應符合圖２和表4的規定。對于某些特殊用途的鉆頭，可按用戶要求制造不同于此表規定參數的產品。

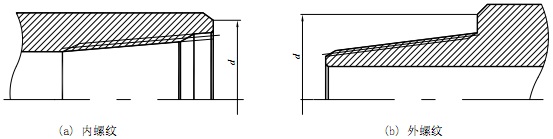

圖2 鉆頭體小端臺肩倒角示意圖
