1 范圍

      本標準規定了煤用FX系列風力干選機（簡稱干選機）的型式與基本參數、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤用FX系列風力干選機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款,凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1184  形狀和位置公差 未注公差值 (GB/T 1184-1996,eqv ISO 2768-2:1989)

      GB/T 1804-2000  一般公差 未注公差的線性和角度尺寸的公差 (eqv ISO 2768-1:1989)

      GB/T 3768-1996  聲學U聲壓法測定噪聲源聲功率級U反射面上方采用包絡測量表面的簡易法(eqv ISO3746:1995)

      GB/T 12469-1990 焊接質量保證 鋼熔化焊接頭的要求和缺陷分級 (neq DIN 8563T3:1979)

      GB/T 13306  標牌

3 型式與基本參數

3.1 型式

      干選機的床面為座式，床面縱向和橫向角度可調。

3.2 型號

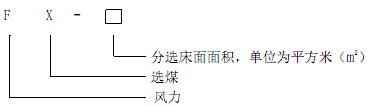

      干選機的型號編制如下：

      示例：

3.3 基本參數

      干選機的基本參數見表1。

表 1

4 要求

4.1 基本要求

4.1.1 產品應符合本標準的要求，并嚴格按照經規定程序批準的圖樣及技術文件制造；

4.1.2 原材料、外購件應符合國家有關標準的規定，并有制造廠質量檢驗部門的合格證。

4.1.3 機加工件未注公差應符合GB/T1804-2000中C級規定。

4.2 整機性能要求

4.2.1 床面平面度按GB/T 1184檢測，每平方米應不大于2mm。

4.2.2 框架上的托架軸孔中心線與框架的縱向的垂直度按GB/T 1804-2000檢測，偏差應不大于0.5mm。

4.2.3 結構件焊接質量應符合GB/T 12469-1990中缺陷分級II級的規定。

4.2.4 風室及風管不得漏風。

4.2.5 空負荷運轉噪音應不大于90dB(A)。

4.2.6 每分鐘振次偏差應不超過±2.5％。

4.2.7 篩板應牢固地固定床面上，不得有二次振動。

4.2.8 對稱點彈簧靜壓縮應等高，其極限偏差不大于2mm。

4.2.9 轉動架上兩機座和兩支承座上平面平行度應不超過0.5mm。

4.2.10 斜齒輪的齒向公差，可用兩齒的接觸點來代替，齒高應不少于 45％，齒長應不少于60％。

4.2.11 驅動裝置兩軸線平行度應不大于0.5mm。

4.2.12 振動振幅差值應不大于2mm，橫向擺動應不大于2mm。

4.2.13 床面縱向、橫向角度調整應靈活，定位應可靠。

4.2.14 軸承的最高溫升應不超過45℃。

4.2.15 產品在正常工作情況下，物料無跑偏和撒出側板現象。

4.3 外觀要求

      涂漆表面不允許有不均勻，裂紋，脫皮，氣泡和流痕等缺陷。

5 試驗方法

5.1 平面度、平行度、垂直度等用常規方法測量。

5.2 振次用測轉儀測量。

5.3 振幅用誤差小于5％的測振儀測量。

5.4 噪聲按GB 3768-1996規定測量。

5.5 結構件焊接質量檢測應按GB/T12469-1990的規定進行。

5.6 床面固定情況、調整橫向、縱向角度和外觀質量用目測或手感方法來檢查。

5.7 風室與風管的氣密性用涂抹法來檢查。

5.8 齒輪嚙合情況用涂紅丹方法檢查。

5.9 軸承溫度用測溫儀測量(B檔)。

6 檢驗規則

6.1 檢驗分類

      產品檢驗分出廠檢驗和型式檢驗兩類。

6.2 出廠檢驗

6.2.1 每臺產品應經制造廠質量檢驗部門檢驗合格后方能出廠,并附有證明產品質量合格的文件。

6.2.2 產品出廠檢驗時，要進行8h空負荷試車。

6.2.3 出廠檢驗項目見表2。

6.3 型式檢驗

6.3.1 有下列情況之一時,應進行型式檢驗：

      a) 新產品或老產品轉廠生產的試制定型;

      b) 正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；

      c) 長期停產后恢復生產時；

      d) 正式生產的產品每隔5年時；

      e) 出廠檢驗結果與上次型式檢驗有較大差異時；

      f) 國家質量監督機構提出進行型式檢驗要求時。

6.3.2 型式檢驗臺數為一臺，從出廠檢驗合格的產品中抽取。型式檢驗的項目見表2。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
