1 范圍

MT 818的本部分規定了額定電壓1.9/3.3kV及以下采煤機軟電纜(以下簡稱電纜)的產品分類與命名、技術要求、試驗方法和檢驗規則。

本部分適用于額定電壓為1.9/3.3kV及以下采煤機及類似設備用的銅芯橡皮護套軟電纜。

2 規范性引用文件

下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套第7部分： 65℃重型不延燃橡皮護套（neq IEC 245）

GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套第8部分 90℃橡皮絕緣 (neq IEC 245)

MT 818.1-200x 煤礦用電纜第1部分：移動類軟電纜一般規定

3 產品分類與命名

3.1 型式

3.1.1 電纜型號見表1。

表 1 電纜型號

型號	名稱	用途	結構
型號	名稱	用途	A型	B型
MC-0.38/0.66	采煤機橡套軟電纜	額定電壓為0.38/0.66kV采煤機及類似設備的電源連接	√	-
MCP-0.38/0.66	采煤機屏蔽橡套軟電纜	額定電壓為0.38/0.66kV采煤機及類似設備的電源連接	√	-
MCP-0.66/1.14	采煤機屏蔽橡套軟電纜	額定電壓為0.66/1.14kV采煤機及類似設備的電源連接	√	√
MCP-1.9/3.3	采煤機屏蔽橡套軟電纜	額定電壓為1.9/3.3kV采煤機及類似設備的電源連接	√	√

3.1.2 額定電壓0.38／0.66kV的電纜采用圖1所示的A型結構；額定電壓0.66／1.14kV及以上的電纜采用圖1 所示的A型或B型結構。

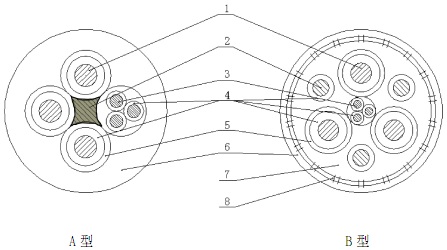

1－動力線芯導體；2－地線芯導體及半導電層（MC型電纜可擠包絕緣層）； 3－控制線芯導體；4－絕緣；5－動力線芯半導電屏蔽層(MC型電纜無屏蔽層)； 6－外護套；7－內護套； 8－加強層

圖 1

3.2 規格

電纜規格應符合表2、表3和表4的規定,其中地線芯導體標稱截面不小于表2、表3和表4的規定的規格。

表 2 額定電壓0.38/0.66kV電纜尺寸參數

芯數×導體標稱截面 mm²		標稱厚度 mm		電纜外徑 mm
動力線芯	地線芯	動力線芯絕緣	護套	MC-0.38/0.66	MCP-0.38/0.66
3×16 3×25 3×35 3×50 3×70 3×95 3×120	1×4 1×6 1×6 1×10 1×16 1×25 1×25	1.6 1.8 1.8 2.0 2.0 2.2 2.4	4.5 5.5 5.5 5.5 6.0 6.0 6.0	29.5～34.5 36.0～41.0 39.0～45.0 44.0～50.5 50.0～57.5 56.0～63.5 60.5～68.5	33.0～38.0 39.0～45.0 42.5～48.5 47.5～54.5 53.0～60.5 59.5～67.0 63.5～72.0
注：地線芯截面為最小截面,當用戶要求超過此截面時，地線芯允許采用繞包半導電層。

表 3 額定電壓0.66/1.14kV電纜尺寸參數

芯數×導體標稱截面

mm²

標稱厚度

電纜外徑

動力

線芯

地線芯

動力線芯絕緣

護套

MCP-0.66/1.14

A型

B型

A型

B型

A型

B型

3×25

3×35

3×50

3×70

3×95

3×120

3×150

1×6

1×10

1×16

1×25

1×35

—

3×10/3

3×16/3

3×25/3

3×35/3

3×50/3

2.0

2.2

2.4

2.6

6.0

7.0

—

7.0

7.5

41.0～47.0

44.0～51.0

51.5～59.0

56.0～63.5

62.0～70.5

66.5～75.5

71.5～80.5

—

53.0～58.5

60.0～67.0

65.0～72.0

70.0～73.0

75.0～82.0

77.5～86.0

注：地線芯截面為最小截面,當用戶要求超過此截面時，地線芯允許采用繞包半導電層。

表 4 額定電壓1.9/3.3kV電纜尺寸參數

芯數×導體標稱截面

mm²

標稱厚度

電纜外徑

動力

線芯

地線芯

動力線芯絕緣

護套

MCP-1.9/3.3

A型

B型

A型

B型

A型

B型

3×25

3×35

3×50

3×70

3×95

3×120

3×150

1×10

1×16

1×25

1×35

—

3×16/3

3×25/3

3×35/3

3×50/3

2.8

3.0

3.2

6.0

7.0

—

7.0

7.5

44.5～51.0

48.0～54.5

54.0～61.5

60.0～67.0

65.0～72.5

69.5～77.5

74.0～82.5

—

59.0～64.0

63.0～69.0

68.0～75.0

69.0～78.0

74.0～84.5

78.5～88.0

注：地線芯截面為最小截面,當用戶要求超過此截面時，地線芯允許采用繞包半導電層。

4 技術要求

4.1 導體

導體單線應鍍錫。導體應符合MT 818.1-2009中5.1的規定。導體表面可以包隔離層。

注：硫化后隔離層變色或脆裂不作考核。

4.2 絕緣

4.2.1 電纜的動力線芯絕緣應符合GB/T 7594.8-1987中XJ-30A型的規定, 但抗張強度應不低于6.5MPa。

4.2.2 MC型電纜的地線芯如果有絕緣層，絕緣應符合GB/T 7594.8-1987中XJ—30A型規定。

4.2.3 控制線芯絕緣抗張強度不低于6.5 MPa。

4.2.4 動力線芯絕緣厚度應符合MT 818.1-2009中5.2.2及本部分表2、表3和表4的規定?？刂凭€芯絕緣采用聚全氟乙丙烯或類似材料的絕緣標稱厚度為0.4mm,其它材料的絕緣標稱厚度為0.7mm。

4.2.5 額定電壓為0.66/1.14kV及以下電纜絕緣屏蔽采用半導電帶包或擠包, 額定電壓為1.9／3.3kV電纜絕緣屏蔽采用擠包，屏蔽層性能應符合MT 818.1-200x中5.3的規定。

4.2.6 電纜20℃時的絕緣電阻應符合表5的規定。

表 5 絕緣電阻

線芯類型	標稱截面 mm²	20℃時絕緣電阻最小值 MΩ·km
線芯類型	標稱截面 mm²	額定電壓0.66/1.14kV及以下	額定電壓1.9/3.3kV
動力線芯	16 25 35 50 70 95 120 150	350 300 250 250 200 200 200 180	— 450 400 350 300 250 250 250
控制線芯	2.5\4\6\10	100	100

4.3 纜芯

4.3.1 控制線芯位置應符合MT 818.1-2009中5.4.2的規定?？刂凭€芯數應不少于3根，線芯標稱截面積不小于2.5mm2。

4.3.2 地線芯位置應符合MT 818.1-2009中5.4.4 a)或5.4.4 e)的規定。

4.3.3 纜芯的絞合節徑比應不大于10。

4.4 護套

4.4.1 電纜如有內護套，其性能應符合GB/T 7594.7-1987中XH-03A型的規定。

4.4.2 外護套性能應符合GB/T 7594.7-1987中XH-03A型規定，抗撕強度不小于5N/mm。

4.4.3 護套厚度應符合MT 818.1-2009中5.5.2及本部分表2、表3和表4的規定。

4.5 加強層

纖維編織加強層位于電纜內外護套之間，編織密度不考核，內外護套之間宜緊密結合。

4.6 外徑

電纜平均外徑值應在表2、表3和表4所列的范圍內。

4.7 工作條件

4.7.1 額定電壓U0/U分別為0.38/0.66kV、0.66/1.14kV或1.9/3.3kV。

4.7.2 電纜的最小彎曲半徑為電纜直徑的6倍。

4.7.3 電纜的地線芯應良好接地。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
