1 范圍

      MT 818的本部分規定了煤礦用額定電壓0.38/0.66 kV、0.66/1.14kV移動橡套軟電纜（以下簡稱：電纜）的產品分類與命名、技術要求、試驗方法和驗收規則。

      本部分適用于額定電壓0.38/0.66 kV、0.66/1.14kV.煤礦移動設備用橡皮絕緣橡皮護套軟電纜。

2 規范性引用文件

      下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂改版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套 第7部分： 65℃重型不延燃橡皮護套（neq IEC 245）

      GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套 第8部分：90℃橡皮絕緣（neq IEC 245）

      MT 818.1—2009 煤礦用電纜 第1部分：移動類軟電纜一般規定

3 產品分類與命名

3.1 型式

3.1.2 電纜型號見表1。

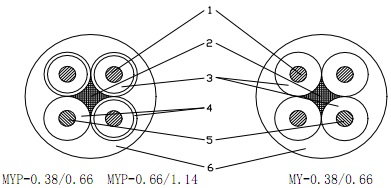

3.1.3 電纜按芯數可分為單芯和4芯（3+1）兩種，4芯電纜結構如圖1所示。

表1 電纜型號

3.2 規格

      電纜規格應符合表2、表3、表4規定。其中地線芯導體標稱截面不小于表3和表4的規定的規格。

1－動力線芯導體；2－填充；3－絕緣；4－半導電層；5－地線芯導體；6－護套

圖 1

4 技術要求

4.1 導體

      導體應符合MT 818.1-2009中5.1的規定，導體單線允許鍍錫。導體表面可以包隔離層。

      注：硫化后隔離層變色或脆裂不作考核。

4.2 絕緣

4.2.1 動力線芯絕緣應符合GB/T 7594.8-1987中XJ-30A型的規定, 抗張強度應不低于6.5MPa。              4.2.2 MY-0.38/0.66型電纜地線芯導體外如擠包絕緣，其性能應符合GB/T 7594.8-1987中XJ—30A型的規定, 但抗張強度應不低于6.5MPa。

4.2.3 電纜動力線芯絕緣厚度應符合MT 818.1-2009中5.2.2及本部分表2、表3、表4的規定。

4.2.4 電纜的20℃時的絕緣電阻應符合表5的規定。

4.3 屏蔽

      動力線芯絕緣屏蔽采用半導電擠包層或半導電帶包層，性能應符合MT 818.1—2009中5.3的規定。

表2 單芯電纜尺寸參數

 表3 額定電壓0.38/0.66kV電纜尺寸參數

表4 額定電壓0.66/1.14kV電纜尺寸參數

表5 絕緣電阻

4.4 纜芯

4.4.1 地線芯位置應符合MT 818.1-2009中5.4.4 b)的規定。

4.4.2 動力線芯的絞合節徑比：

      動力線芯截面4～16 mm2應不大于12 ；

      動力線芯截面25 mm²及以上應不大于14。

4.5 護套

4.5.1 電纜如有內護套，應不低于GB/T 7594.7-1987中的XH—03A型規定。

4.5.2 電纜外護套應符合GB/T 7594.7-2009中的XH—03A型規定，且抗撕強度不低于5.0N/mm。

4.5.3 電纜護套厚度應符合MT 818.1-2009中5.5.2及本部分中表2、表3、表4的規定。

4.6 外徑

      電纜外徑值應在表2、表3和表4所列的范圍內。

4.7 工作條件

4.7.1 額定工作電壓(U0/U)分別為0.38/0.66kV、0.66/1.14kV。

4.7.2 電纜最小彎曲半徑為電纜直徑的6倍。

4.7.3 電纜的地線芯應良好接地。

5 試驗方法和檢驗規則

      電纜按表6規定試驗，檢驗是否符合相應要求。檢驗規則應符合MT 818.1-2009中第7章的規定。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
