1 范圍

      本標準規定了煤礦具有爆炸性危險氣體環境用變頻調速裝置（以下簡稱變頻調速裝置）的型式、規格、技術要求、試驗方法、檢驗規則、標志、包裝及儲運。

      本標準適用于1140V及以下煤礦用變頻調速裝置。

2 規范性引用文件

      下列文件中的條款通過本標準中的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志

      GB/T 2423.4 電工電子產品基本環境試驗規程 第2部分：試驗方法 試驗Db：交變濕熱試驗方法

      GB/T 3859.1 半導體變流器基本要求的規定

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求

      GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”

      GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e”

      GB 3836.4-2000 爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”

      GB 4208  外殼防護等級（IP代碼）

      GB/T 12325 電能質量 供電電壓允許偏差

      GB/T 12668.2-2002 調速電氣傳動系統 第2部分：一般要求 低壓交流變頻電氣傳動系統額定值的規定

      GB 12668.3 調速電氣傳動系統 第3部分：產品的電磁兼容性標準及其特定的試驗方法

      GB 14048.1 低壓開關設備和控制設備 第1部分：總則

      GB/T 14549 電能質量 公用電網諧波

      GB/T 15543 電能質量 三相電壓允許不平衡度

      GB/T 15945 電能質量 電力系統頻率允許偏差

      GB/T 18039.3 電磁兼容 環境 公共低壓供電系統低頻傳導騷擾及信號傳輸?shù)募嫒菟?/p>

      GB/T 18039.4 電磁兼容 環境 工廠低頻傳導騷擾的兼容水平

      AQ 1043  礦用產品安全標志標識

3 型號、防爆型式及基本參數

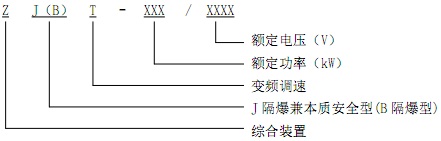

3.1 型號及含義

3.2 型式及組成

      礦用隔爆兼本安型，防爆標志為Exd[ib]I。

      礦用隔爆型，防爆標志為ExdI。

      組成：變頻調速裝置包含EMC濾波部分、諧波抑制部分、整流部分、逆變部分、冷卻部分。

3.3 規格

3.3.1 額定輸入電壓：AC380V、660V、1140V

      供電電源的要求：

      a) 變頻調速裝置能在（85～110）%Ue的范圍內正常工作；

      b) 正常電壓下，電壓不對稱度允許值2%，短時不超過4%；

      c) 10kV及以下三相電壓允許偏差為標稱系統電壓的±7％。

3.3.2 變頻調速裝置的額定輸出電壓

      輸出電壓的要求：

      a) 在規定電源條件下，輸出100%的額定電流時，變頻調速裝置應能保證輸出不低于額定電壓的95%；

      b) 在正常使用條件下，在整個輸出頻率調節范圍內，各相負載對稱情況下輸出三相電壓的不對稱度應不超過5%；

      c) 變頻調速裝置的額定輸出電壓優先為：AC380V、660V、1140V。

3.3.3 變頻調速裝置的頻率

      輸出頻率的要求：

      a) 變頻調速裝置的額定輸出頻率分辨率不大于0.1Hz；

      b) 正常頻率允許偏差值不大于1Hz；

      c) 變頻調速裝置的頻率（速度）調節范圍應符合GB 12668.2-2002中4.1.1和5.2.3的規定。

3.3.4 壓頻比

      在正常條件下，壓頻比應符合下列公式，即：

φ＝V/f=C（常數）

3.3.5 工作制式

      連續工作制或短期工作制。

3.3.6 冷卻方式

      a) 自然冷卻；

      b) 熱管冷卻或熱管加強制風冷；

      c) 水冷。

4 技術要求

4.1 變頻調速裝置應符合本標準的要求，按照經過規定程序批準的圖樣和文件制造并應取得防爆合格證和安全標志準用證。

4.2 環境要求

      變頻調速裝置應在下列條件下正常工作：

      a) 環境溫度（0～+40）℃；

      b) 海拔高度不超過2000m，如超過2000m需要降容使用；

      c) 周圍環境相對濕度不大于98%（+25℃）；

      d) 在有甲烷氣體和煤塵的爆炸性氣體的煤礦井下工作；

      e) 在無淋水、積水的地方；

      f) 在無劇烈沖擊和振動的地方；

      g) 大氣壓力（80～106）kPa；

      h) 污染等級：3級。

4.3 外觀

4.3.1 變頻調速裝置外殼表面不應有明顯的凹痕、劃傷、裂紋和變形。表面涂層不應有氣泡、龜裂和脫落。

4.3.2 變頻調速裝置的外殼上應有銘牌、MA安全標志、防爆標志牌和“放電XX分鐘后方可打開”字樣的警告牌。

4.3.3 變頻調速裝置的接地裝置應符合GB3836.1-2000第15章的規定，外殼須設置內外接地螺栓，接地螺栓應進行防銹處理并標有接地符號。接地連接件至少保證與一根導線連接，導線截面積見表1。另外，電氣設備外接地連接件應能至少與截面積不小于4mm2的接地線有效連接。

表1 導線截面積

4.3.4 變頻調速裝置的殼體外表面噴涂磁漆，內表面涂1321耐弧漆，隔爆面應進行防銹處理。

4.4 結構

4.4.1 變頻調速裝置的原材料加工、處理、裝配等工藝均應符合相應標準的要求。所有電氣元件除應符合本標準的規定外，還應符合各自標準的要求。

4.4.2 變頻調速裝置的緊固件應有防止自動松脫的措施，金屬件應進行防銹防蝕處理。
