1 范圍

      本標準規定了煤礦用支架式電鉆（以下簡稱電鉆）的術語和定義、型號和基本性能參數、技術要求、試驗方法、檢驗規則、標志、使用說明書、包裝、運輸和貯存。

      本標準適用于煤礦煤層、巖層等條件鉆進作業的電動回轉鉆機與回轉振動鉆機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1032-2005 三相異步電機試驗方法

      GB/T 2423.4 電工電子產品基本環境試驗規程 試驗Db：交變濕熱試驗方法

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求（eqv IEC60079-0:1998）

      GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”（eqv IEC60079-1:1990）

      GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e”（eqv IEC60079-7:1990）

      GB/T 4942.1-2006 旋轉電機整體結構的防護等級(IP代碼) 分級（IEC 60034-5:2000，IDT）

      GB/T 5898 鑿巖機械與氣動工具 噪聲測量方法 工程法

      GB 9969.1 工業產品使用說明書總則

      GB/T 10111 利用隨機數骰子進行隨機抽樣的方法

      GB/T 13813 煤礦用金屬材料摩擦火花安全性試驗方法和判定規則

      AQ 1043 礦用產品安全標志標識

      MT 113 煤礦井下用聚合物制品阻燃抗靜電性通用試驗方法和判定規則

      MT/T 154.1 煤礦機電產品型號的編制導則和管理辦法

      MT 818.8 煤礦用阻燃電纜 第1單元：煤礦用移動類阻燃軟電纜 第八部分：額定電壓0.3/0.5kV煤礦用電鉆電纜

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      支架式電鉆 electric support rotary drill

      導軌式、支腿式、架柱式、架座式等非人工架持進行鉆孔作業的電動鉆機的統稱。

3.2

      巖石電鉆 electric rotary rock drill

      電動巖石鉆 electric rotary rock drill

      采用鏈條、鋼絲繩、絲杠等機械方式推進的導軌式電動鉆機。

3.3

      架柱式電鉆 electric column-mounted rotary drill

      鉆機的導軌安裝在以巷道頂板、底板或兩幫為支撐點的單、雙立柱或框架上的電動鉆機。

3.4

      架座式電鉆 electric shelf rotary drill

      以鋼結構或鋼管鉸接結構構成的重型架座或重型支架等為架持、推進機構的電動鉆機。

      注：架座式電鉆工作中的反推力由架座本身承受。

4 型號和基本性能參數

4.1 電鉆型號編制方法

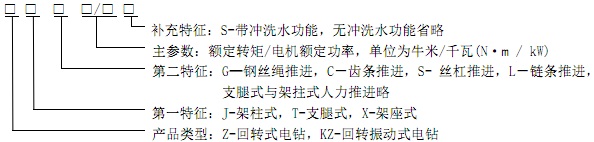

4.1.1 巖石電鉆

4.1.2 除巖石電鉆外的支架式電鉆

4.2 型號編制方法中，主參數的額定轉矩值應以5的倍數定制，電機額定功率值取一位小數。

4.3 電鉆的基本性能參數項目見表1。

表1 基本性能參數

表1（續）

5 技術要求

5.1 基本要求

5.1.1 電鉆應符合本標準并應按照規定程序批準的圖樣及技術文件制造，相同零件應具有互換性。

5.1.2 電鉆的外購件、外協件應具有產品合格證或檢驗合格文件。

5.1.3 電鉆在下列環境條件下應能正常工作：

      a) 空氣中含有甲烷的煤礦井下；

      b) 環境溫度在-20℃～+40℃；

      c) 環境空氣濕度不超過95%±3%RH（25℃時）；

      d) 海拔高度不超過1000m；

      e) 帶沖洗水功能的電鉆，配備的水源應清潔，水溫不超過30℃。

5.2 安全性能

5.2.1 電鉆外殼部件采用輕合金材料時，抗拉強度應不低于120MPa，摩擦火花安全性能應符合GB/T 13813的規定。

5.2.2 電鉆外殼部件采用非金屬聚合物材料且表面積大于100cm2時,其阻燃及導電性能應符合MT 113的規定。

5.2.3 電鉆配備的電纜應符合MT 818.8的規定。

5.2.4 電鉆空載運行時，聲功率級應不高于95dB(A)，負載運行的聲功率級應不高于105dB(A)。

5.2.5 架柱式與座架式電鉆在2.5倍額定轉矩的過載轉矩下，支架構件應不出現以下現象：

      a) 機件破損、變形；

      b) 支撐構件因過載轉矩造成電鉆支架體頃翻等異常。

5.2.6 電鉆配套電機應符合5.11的規定。

5.3 外觀

5.3.1 電鉆外表應光滑，不應有傷及操作人員的尖棱、尖角；水管的管路布置應整齊。

5.3.2 電鉆外殼表面的噴涂漆應均勻，不得有缺失、起皺、起泡、掉漆等現象。

5.4 沖洗水路承壓及密封

      帶沖洗水功能的電鉆，在規定的供水壓力范圍內，沖洗水路應通暢；在最高供水壓力1.5倍的水壓下，承壓及密封部件不應出現滲漏、變形、破損、爆裂等異常現象。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
