1 范圍

      本標準規定了煤礦井下用空氣壓縮機的分類和命名、要求、試驗方法、檢驗規則、標志、使用說明書、包裝、運輸及貯存。

      本標準適用于煤礦井下用空氣壓縮機(以下簡稱“空壓機”)。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 150 鋼制壓力容器

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分 通用要求(eqv IEC 60079-0:1998)

      GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分 隔爆型“d”(eqv IEC 60079-1:1990)

      GB 3836.4-2000 爆炸性氣體環境用電氣設備 第4部分 本質安全型“i”(eqv IEC 60079-11:1999)

      GB/T 3853 容積式壓縮機驗收試驗(GB/T 3853-1998，eqv ISO 1217:1996)

      GB/T 4980 容積式壓縮機噪聲的測定

      GB/T 5330 工業用金屬絲編織方孔篩網

      GB/T 7777 容積式壓縮機機械振動測量與評價

      GB 9969.1 工業產品使用說明書 總則

      GB/T 10111 利用隨機數骰子進行隨機抽樣的方法

      GB 10892 固定的空氣壓縮機 安全規則和操作規程（GB 10892-1989，eqv ISO5388:1981）

      GB/T 13813 煤礦用金屬材料摩擦火花安全性試驗方法和判定規則

      GB/T 15487 容積式壓縮機流量測量方法

      JB/T 6441 壓縮機用安全閥

      JB/T 7663.1 容積式壓縮機包裝技術條件

      JB/T 7663.2 容積式壓縮機涂漆技術條件

      JB/T 8867 固定的往復活塞空氣壓縮機 儲氣罐

      AQ 1043-2007 礦用產品安全標志標識

      MT 113 煤礦井下用聚合物制品阻燃抗靜電通用試驗方法和判定規則

      MT 244.1 煤礦窄軌車輛連接件 連接鏈

      MT 244.2 煤礦窄軌車輛連接件 連接插銷

      MT 374 阻燃抗靜電三角帶安全性 試驗方法和判定規則

      MT 818.5 煤礦用阻燃電纜 第1單元：煤礦用移動類阻燃電纜 第5部分：額定電壓0.66/1.14kV及以下移動軟電纜

      《壓力容器安全技術檢察規程》（1999年）

      《煤礦安全規程》國家安全生產監督管理總局（2006年）

3 分類和命名

3.1 分類

3.1.1 空壓機按底架類型分為移動式(按移動方式分為輪軌式、輪胎式、滑橇式)和固定式(按基礎類型分為基礎式、無基礎式)。

3.1.2 空壓機按結構型式分為往復活塞式（簡稱活塞式）、滑片式、雙螺桿式、單螺桿式。

3.1.3 空壓機按冷卻方式分為風冷式、水冷式。

3.1.4 煤礦用空壓機按結構型式與底架類型特征，產品類型歸結為煤礦用雙螺桿式（或活塞式、滑片式、單螺桿式）移動空氣壓縮機和煤礦用雙螺桿式（或活塞式、滑片式、單螺桿式）固定空氣壓縮機。

3.2 型號

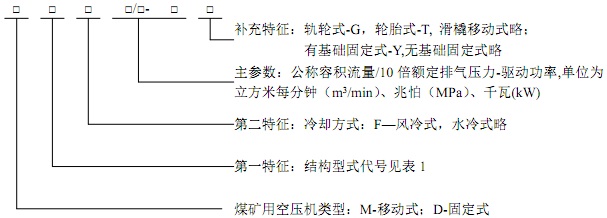

3.2.1 空壓機型號表示方法如下：

表1 結構型式代號

      示例1：公稱容積流量為6m3/min、額定排氣壓力為0.7MPa、驅動電機功率為37 kW、冷卻方式為水冷、移動方式為軌輪的煤礦用滑片式移動空氣壓縮機，其型號表示為MHP6/7-37G。

      示例2：公稱容積流量為8m3/min、額定排氣壓力為1.0MPa、驅動電機功率為75 kW、冷卻方式為風冷的有基礎煤礦用雙螺桿式固定空氣壓縮機，其型號表示為DLGF8/10-75Y。

3.2.2 空壓機主參數的數據應按3.3條規定的數值選取，但是，當空壓機在額定排氣壓力、規定驅動功率下的容積流量大于3.3條所示規定值的5%時，允許將實際公稱流量按兩位有效數字標記在空壓機型號的主參數中。

3.3 基本參數

      空壓機基本參數分別見表2、表3、表4、表5。

表2 往復活塞式空壓機基本參數

表2（續）

表3 滑片式空壓機基本參數

表4 雙螺桿式空壓機基本參數

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
