1 范圍

      本標準規定了煤礦用阻燃 V 帶（以下簡稱阻燃 V 帶）的產品分類、結構、技術要求、抽樣、試驗方法及標志、標簽、包裝、貯存和運輸。

      本標準適用于煤礦井下用阻燃普通V帶和阻燃窄V帶。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 338 工業甲醇（GB 338-1992，MOD ASTM D 1152:1997）

      GB/T 394.1 工業酒精（GB 394-1981）

      GB/T 3686 V帶拉伸強度和伸長率試驗方法

      GB/T10715 帶傳動 多楔帶、聯組V帶及包括寬V帶、六角帶在內的單根V帶抗靜電帶的導電性： 要求和試驗方法（GB/T10715，ISO1813：1998，MOD ）

      GB/T 11544 普通V帶和窄V帶尺寸

      GB/T 14562 V帶疲勞試驗方法 有扭矩法

      MT 182 酒精噴燈燃燒器的結構與技術要求

3 產品分類

3.1 分類

      阻燃V帶按其截面型狀與大小分為阻燃普通V帶和阻燃窄V帶。

3.2 型號與標記

3.2.1 型號

      阻燃V帶應具有對稱的梯形橫截面，其型號分為MVZ、MVA、MVB、MVC、MVD、MVE、MVSPZ、MVSPA、MVSPB、MVSPC、MV9N、MV15N、MV25N共十三種。

3.2.2 標記

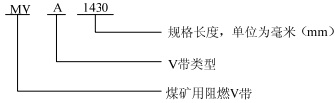

      普通V帶標記示例：

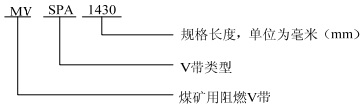

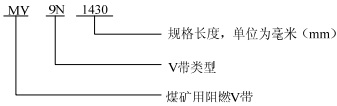

      窄V帶標記示例：

      注: 根據供需雙方協商，可在標記中增加內周規格長度。

3.3 規格

      阻燃V帶的規格按GB/T11544的規定。

4 產品結構

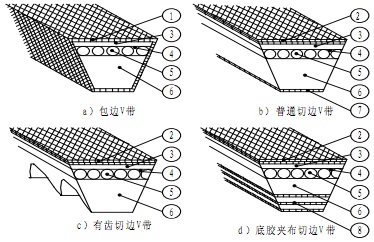

      阻燃V帶的結構分為包邊式阻燃V帶和切邊式阻燃V帶兩種。阻燃V帶由包布、頂膠、緩沖膠、芯繩、底膠等組成（見圖1）。

1——包布；2——頂布；3——頂膠；4——緩沖膠；5——芯繩；6——底膠；7——底布；8——底膠夾布。

圖1 阻燃 V帶結構

5 要求

5.1 外觀質量

      阻燃 V 帶的外觀質量應符合表 1 的規定。

5.2 尺寸

      阻燃 V 帶的基準長度極限偏差、露出高度、中心距變化量、配組差應符合 GB/T 11544 的規定。

5.3 物理機械性能

      阻燃 V 帶的物理機械性能應符合表 2 的規定。

5.4 疲勞性能

      阻燃 V 帶的疲勞性能應符合表 3 的規定。

5.5 安全性能

5.5.1 阻燃性能

      阻燃 V 帶的阻燃性能應符合表 4 的規定。

5.5.2 抗靜電性能

      阻燃 V 帶的電阻算術平均值應不大于公式（1）給定的極限值：

表1 阻燃V帶外觀質量要求

表 2 阻燃 V 帶的物理機械性能

式中：

      R—極限電阻值，單位為歐姆（Ω）；

      L₁—兩電極內邊之間的距離，單位為毫米；

      L₂—V 帶兩個斜面的長度之和，單位為毫米。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
