1 范圍

      本標準規定了懸臂式掘進機（以下簡稱掘進機）的型式與參數。

      本標準適用于含有瓦斯、煤塵或其它爆炸性氣體混合物礦井中作業的掘進機。也適合于其它工程使用的同類型掘進機。

2 產品型式和基本參數

2.1 產品型式

      掘進機按切割頭布置方式分為兩種：

      a）橫軸式；

      b）縱軸式。

2.2 產品基本參數

      產品基本參數應符合表 1 的規定。

表1 產品基本參數

3 掘進機基本參數系列

3.1 機構傳動系統單電機功率容量應選用表 2 和表 3 的規定值。

表 2 切割機構功率 單位為千瓦

表 3 行走、裝運、除塵噴霧、液壓系統功率 單位為千瓦

3.2 行走機構履帶板寬度系列應符合表 4 的規定。

表 4 履帶板寬度 單位為毫米

3.3 履帶接地長度的確定

 L≤（1.6～2.2）B…………………（1）

      式中：

      L──履帶接地長度，單位為毫米；

      B──兩條履帶中心距，單位為毫米。

3.4 裝運機構鏈條基本參數

      a) 輸送機鏈條型式為圓環鏈，其規格應選用表 5 的規定值。

      b) 輸送機鏈條型式為傳動及輸送用雙節距精密滾子鏈，其節距應選用表 6 的規定值。

表 5  圓環鏈規格 單位為毫米

表 6 傳動及輸送用雙節距精密滾子鏈節距 單位為毫米

3.5 液壓系統基本參數應符合表7的規定。

表 7  液壓系統基本參數 單位為兆帕

表 8 液壓缸內徑 單位為毫米

3.6 電氣系統基本參數

      三相交流頻率為 50Hz,供電電壓等級為 380，660，1140，3300 V 。照明電壓≤220V 。掘進機燈具照度不低于 10 lx（照射距離 10m）。

3.7 除塵噴霧系統

      掘進機內噴霧額定壓力大于等于 3 MPa，外噴霧額定壓力大于等于 1.5MPa。

4 產品型號編制辦法

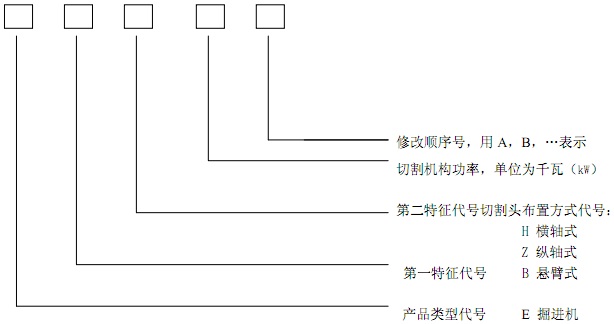

      掘進機型號以切割頭布置方式、切割機構功率表示，其編制方法規定如下：

      型號示例：

      懸臂式掘進機、縱軸式、切割機構功率為 55 kW，其產品型號為：EBZ55。

      注 1： 如該產品即可裝設縱軸式切割機構，又可裝設橫軸式切割機構，則表示為：EBZ/H55。

      注 2： 修改順序號用大寫漢語拼音字母表示。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
