1 范圍

      本標準規定了煤炭地質鉆探工作野外作業工藝技術要求和安全生產要求。

      本標準適用于在中華人民共和國領域內的煤炭地質鉆探工作設計、生產和安全評價、管理。

      標準不適用于使用煤炭地質鉆探技術手段和方法從事其延伸業的設計、生產和安全評價、管理。

2 規范性引用文件

      下列文件中的條款通過在本標準中的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      中華人民共和國安全生產法（2002）

      中華人民共和國道路交通安全法實施條例（2004）

      GB 3423 金剛石巖心鉆探用無縫鋼管

      GB 3787 手持式電動工具的管理、使用、檢查和維修安全技術規程

      GB 6722 爆破安全規程

      GB 9151 鉆探工程名詞術語

      GB/T 6067 起重機械安全規程

      GB/T 16950 金剛石巖心鉆探鉆具設備

      GB/T 16951 金剛石繩索取心鉆探鉆具設備

      DZ/T 0054 定向鉆進技術規范

      DZ/T 0088 地質鉆探用鉆塔系列

      DZ/T 0148 水文地質鉆探規程

3 鉆探方法選擇

3.1 鉆探方法分類

      隨著鉆探工程應用領域的不斷拓寬，根據不同特定目標的界定，鉆探施工方法的分類出現了多種方式，本規程側重于煤炭勘探，論及的鉆探方法主要從鉆探工藝角度出發，以剛性鉆桿傳遞地表機械能回轉鉆具碎巖取心形成鉆孔這一傳統方式為基礎，兼顧其它工藝。見示意圖 1：

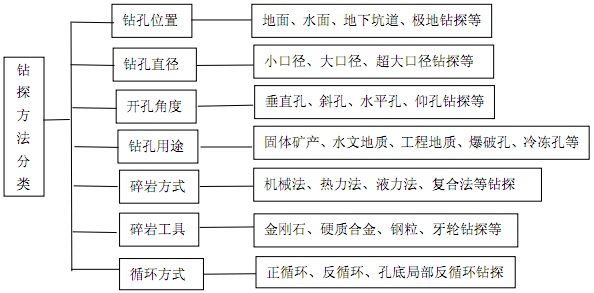

圖 1 鉆探方法分類示意

3.2 確定鉆進方法的原則

3.2.1 基本原則

3.2.1.1 必須能夠滿足地質設計和項目合同中已確定的施工目的。

3.2.1.2 應充分考慮采用先進適用技術的可能性。

3.2.1.3 應以高效、低耗為目標，爭取獲得最佳經濟效益。

3.2.1.4 結合國情，因地制宜，所選鉆進方法應能夠適應施工區域的自然地理、地質條件。

3.2.2 按照巖石可鉆性選擇鉆進方法

      巖石可鉆性：反映的是巖石的抗鉆性能。與巖石的硬度、強度、彈塑性、研磨性和結構特征密切相關。當前我國巖石可鉆性分級大多參照下列三種指標，分成 12 個等級。

      a) 巖石的壓入硬度、擺球硬度；

      b) 微鉆速度；

      c) 聲波穿透速度。

      各施工單位可根據本地區主要巖石特性，按照其硬度、可鉆性、研磨性來選擇鉆進方法。見表 1。

表1 鉆進方法選擇參照表

3.3 鉆孔結構選擇

      鉆孔結構包括鉆孔總深度，各孔段直徑和深度，套管或井管的直徑、長度、下放深度和灌漿部位等。每一個特定的鉆孔，首先要根據地質設計或項目合同，從滿足地質設計要求和施工需要出發，設計相應合理的結構。選擇鉆孔結構應遵循以下原則：

      a) 簡化鉆孔結構。淺孔盡可能采用一徑成孔。條件允許時優先選用裸眼（不下套管）鉆孔；

      b) 孔口應下孔口管；

      c) 優先選用較小的口徑；

      d) 鉆孔口徑設計應對施工中可能遇到的復雜孔段、意外發生的孔內事故留有適當余量。

4 設備安裝、拆卸與運輸

4.1 鉆場地基

4.1.1 鉆場地基的選擇

4.1.1.1 選擇鉆場地基場地在不影響地質設計和施工合同的情況下，應綜合考慮道路交通、水源、居住及地形地貌等影響因素，為鉆探施工創造安全、便利的條件，盡量少占用農田。同時應防范可能發生的洪水、泥石流、坍塌、滑坡等自然災害。

4.1.1.2 確定鉆場地基時，應根據地質設計和施工合同，以及選用的施工設備，由鉆探、地質及有關部門人員一起進行現場實地踏勘。鉆場位置一經確定，不得擅自改動。

4.1.2 鉆場地基修筑要求

4.1.2.1 鉆場地基應平坦、穩固、安全、適用，需填方時，其填方面積不應超過塔底面積的 1/4。

4.1.2.2 鉆場地基土層松軟時，應采用以下方法進行加固：

      a) 挖槽：在鋪設基臺枕的部位挖淺槽，填入碎石或三合土后夯實；

      b) 增加基臺木：在設備（塔腳、鉆機）主要著力點增鋪基臺木數量；

      c) 打豎樁加固；

      d) 打混凝土地基座加固。

4.1.2.3 在靠山坡修筑鉆場地基時，其上方山坡為堅硬巖石時，巖石坡度可維持在 70°左右；其上方山坡為松散巖、土?xí)r，山坡坡度不應大于 45°。并應清除坡上的活石或易垮塌的堆積物，并在鉆場上方 3m～5m 處挖設積石溝。

4.1.2.4 在洼地、水田或泄水地帶修筑鉆場地基時，應先排凈積水，并在其周圍挖設排水溝，修筑防洪壩，然后采取相應地基加固措施。

4.1.2.5 需要進行爆破作業時，應嚴格遵守《爆破安全規程》（GB6722）中的有關規定。

4.2 設備安裝

4.2.1 基臺規格及安裝要求

4.2.1.1 基臺規格及數量，應根據所使用的鉆塔及鉆探設備類型、鉆孔設計角度、深度及安裝方式等確定。一般采用上下雙層木質或鋼結構形式，基臺木的橫斷面應大于 200mm×200mm；長度應比鉆塔底座大 0.1m～0.3m。用于四角金屬鉆塔的基臺木應不少于 8 根。嚴禁使用已腐朽或斷裂的基臺木。

4.2.1.2 基臺安裝應穩固、周正、水平。鉆塔底座與基臺、 基臺上下兩層之間，均應采用直徑大于Φ16mm 的螺栓連接牢固。

4.2.2 鉆塔安裝與拆卸作業

4.2.2.1 鋪設基臺或井架底座（A 型井架包括鉆機）安裝校正完畢后方準立塔。 鉆塔塔材及其附件和各部螺栓應齊全、合格，嚴禁以小代大或以劣代優。

4.2.2.2 在安裝或拆卸鉆塔開工前應召開安全會，明確分工，統一指揮，各負其責。安裝、拆卸鉆塔前，安裝班長應親自詳細檢查絞車、桅桿、滑車、繩索、臺板、工具等是否安全可靠，不合格者嚴禁使用。

4.2.2.3 塔上作業應系牢安全帶，戴好安全帽，安全帶的背繩長度不應短于 3m。 嚴禁塔上與塔下同時作業，非工作人員不準在現場逗留。在拆卸鉆塔時，安全帶應牢固系在尚未拆卸的塔材上，低掛高用，防止高空墜落事故的發生。

4.2.2.4 塔上作業應穿防滑工作鞋。所使用的工具，均須系有繩帶，使用時握牢；螺栓應放在工具袋內，防止高空墜物傷人。

4.2.2.5 安裝或拆卸鉆塔時，嚴禁由上向下或由下向上拋扔塔材、工具或其他物件。吊放塔材或工具時應捆綁牢固，其下方不準有人。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
