1 范圍

      本標準規定了室外消火栓的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志和包裝。

      本標準適用于消防給水管道中的各種室外消火栓（以下簡稱消火栓）及其附件。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 197 普通螺紋 公差

      GB/T 230.1 金屬材料 洛氏硬度試驗 第1部分：試驗方法（A、B、C、D、E、F、G、H、K、N、T標尺）

      GB/T 699 優質碳素結構鋼

      GB/T 1173 鑄造鋁合金

      GB/T 1176 鑄造銅合金技術條件

      GB/T 1348 球墨鑄鐵件

      GB/T 1804 一般公差 未注公差的線性和角度尺寸的公差

      GB/T 7307 55°非密封管螺紋

      GB/T 9439 灰鑄鐵件

      GB 12514.1 消防接口 第1部分：消防接口通用技術條件

      GB 12514.2 消防接口 第2部分：內扣式消防接口型式和基本參數

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      地上消火栓 post fire hydrant

      與供水管路連接，由閥、出水口和栓體等組成，且閥、出水口以及部分殼體露出地面的消防供水（或泡沫混合液）裝置。

3.2

      地下消火栓 flush fire hydrant

      與供水管路連接，由閥、出水口和栓體等組成，且安裝在地下的消防供水（或泡沫混合液）裝置。

3.3

      防撞型地上消火栓 crashworthy post fire hydrant

      受撞擊后，只有某一部件斷裂而栓體和閥體不損壞，且保證水不泄漏的一種地上消火栓。

3.4

      減壓穩壓型消火栓 pressure reducing-stabilized fire hydrant

      能將規定范圍內的進水口壓力減至某一出水口壓力，并使出水口壓力自動保持穩定的消火栓。

3.5

      折疊式消火栓 folding fire hydrant

      一種平時以折疊或升縮形式安裝于地面以下，使用時能移升至地面以上的消火栓。

3.6

      消火栓連接器 fire hydrant coupling

      一種能與地下消火栓快速連接，并使出水口移升到地面以上的消防供水器具。

3.7

      消火栓扳手 fire hydrant wrench

      一種能控制消火栓開、關的工具。

4 產品分類

4.1 型式和規格

4.1.1 消火栓按其安裝場合可分為地上式、地下式和折疊式。

4.1.2 消火栓按其進水口連接形式可分為法蘭式和承插式。

4.1.3 消火栓按其用途分為普通型和特殊型，特殊型分為泡沫型、防撞型、調壓型、減壓穩壓型等。

4.1.4 消火栓按其進水口的公稱通徑可分為100mm和150mm兩種。

4.1.5 消火栓的公稱壓力可分為1.0MPa和1.6MPa兩種，其中承插式的消火栓為1.0MPa、法蘭式的消火栓為1.6MPa。

4.2 型號編制

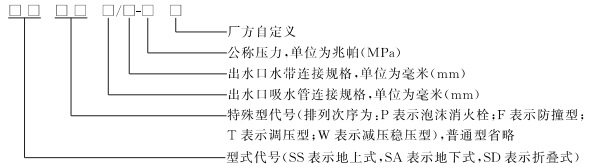

      消火栓型號編制方法如下所示：

      示例1：公稱通徑為100mm、公稱壓力為1.6MPa、吸水管連接口為100mm、水帶連接口為65mm的地下消火栓，其型號表示為：SA 100/65-1.6。

      示例2：公稱通徑為150mm、公稱壓力為1.6MPa、吸水管連接口為150mm、水帶連接口為80mm的防撞型地上消火栓，其型號表示為：SSF 150/80-1.6。

      示例3：公稱通徑為100mm、公稱壓力為1.6MPa、吸水管連接口為100mm、水帶連接口為65mm的防撞減壓穩壓型地上消火栓，其型號表示為：SSFW 100/65-1.6。

      示例4：公稱通徑為100mm、公稱壓力為1.6MPa、吸水管連接口為100mm、水帶連接口為65mm的地上泡沫消火栓，其型號表示為：SSP 100/65-1.6。

5 技術要求

5.1 結構

      消火栓的結構設計應保證消火栓在使用時的內部最小流通面積不小于公稱通徑面積的85％。

5.2 材料

5.2.1 消火栓的栓體、閥體、法蘭接管、彎管應用符合GB/T 9439規定的灰鑄鐵HT200或力學性能不低于HT200的其他金屬材料制造。防撞型消火栓的栓體應用符合GB/T 9439規定的灰鑄鐵 HT250或力學性能不低于HT250的其他金屬材料制造。

5.2.2 消火栓的閥座、閥桿螺母應用符合GB/T 1176規定鑄造銅合金ZCuZn38或力學性能不低于ZCuZn38的其他金屬材料制造。

5.2.3 消火栓的閥桿應用低碳鋼制成，表面應鍍鉻或采用性能不低于鍍鉻的其他表面處理方法。

5.2.4 消火栓的水帶連接口和吸水管連接口應使用力學性能不低于HPb59的鉛黃銅或不銹鋼。

5.2.5 泡沫消火栓閥桿的導管和連接銷應用不銹鋼制造。

5.3 外觀質量

5.3.1 消火栓的鑄鐵件表面應光滑，涂防銹漆后上部外露部分應涂紅色漆，其色澤應光滑均勻、無龜裂、劃傷和碰傷；消火栓的內表面應涂防銹漆或采用其他防腐處理。

5.3.2 消火栓的鑄銅件表面應無明顯的砂眼、氣孔、裂紋等缺陷。

5.4 螺紋

      消火栓管螺紋的基本尺寸和公差應符合GB/T 7307的規定。普通螺紋的公差應符合GB/T 197中內螺紋7H級、外螺紋8g級的要求。螺紋應無缺牙，表面應光潔。

5.5 開啟高度

      除調壓型消火栓外，進水口公稱通徑為100mm的消火栓開啟高度應大于50mm，進水口公稱通徑為150mm的消火栓開啟高度應大于55mm。

5.6 進水口連接尺寸

5.6.1 法蘭式消火栓的法蘭連接尺寸應符合圖1和表1的規定。

圖1 法蘭式消火栓法蘭連接尺寸
