警示-使用本標(biāo)準(zhǔn)的人員應(yīng)有正規(guī)實(shí)驗(yàn)室工作的實(shí)踐經(jīng)驗(yàn)。本標(biāo)準(zhǔn)并未指出所有可能的安全問(wèn)題，使用者有責(zé)任采取適當(dāng)?shù)陌踩徒】荡胧?，并保證符合國(guó)家有關(guān)法規(guī)規(guī)定的條件。

1 范圍

      本標(biāo)準(zhǔn)規(guī)定了膠鞋用材料阻燃性能的試驗(yàn)方法。

      本標(biāo)準(zhǔn)規(guī)定了A法和B法兩種試驗(yàn)方法，A法為垂直燃燒法，B法為水平燃燒法。

      本標(biāo)準(zhǔn)適用于膠鞋用材料及其制品。

      本標(biāo)準(zhǔn)不適用于評(píng)定膠鞋用材料及其制品實(shí)際使用條件下其著火危險(xiǎn)性。

2 規(guī)范性引用文件

      下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 2941 橡膠物理試驗(yàn)方法試樣制備和調(diào)節(jié)通用程序

      GB/T 6529 紡織品 調(diào)濕和試驗(yàn)用標(biāo)準(zhǔn)大氣

3 術(shù)語(yǔ)和定義

      下列術(shù)語(yǔ)和定義適用于本文件。

3.1

      續(xù)燃時(shí)間 afterflame time

      在規(guī)定的試驗(yàn)條件下，移開(kāi)引燃源后，材料持續(xù)有焰燃燒的時(shí)間。

      注：?jiǎn)挝粸槊耄╯）。

3.2

      陰燃時(shí)間 afterglow time

      在規(guī)定的試驗(yàn)條件下，移開(kāi)引燃源，當(dāng)有焰燃燒終止后或本為無(wú)焰燃燒者，材料將持續(xù)無(wú)焰燃燒的時(shí)間。

      注：?jiǎn)挝粸槊耄╯）。

3.3

      損毀長(zhǎng)度 damaged length

      在規(guī)定的試驗(yàn)條件下，在規(guī)定的方向上材料損毀部分的最大長(zhǎng)度。

      注：?jiǎn)挝粸楹撩祝╩m）。

3.4

      火焰蔓延時(shí)間 flame spread time

      在規(guī)定的試驗(yàn)條件下，火焰在燃燒著的材料上蔓延規(guī)定距離所需要的時(shí)間。

      注：?jiǎn)挝粸槊耄╯）。

3.5

      火焰蔓延速率 flame spread rate

      在規(guī)定的試驗(yàn)條件下，單位時(shí)間內(nèi)火焰蔓延的距離。

      注：?jiǎn)挝粸楹撩酌糠昼姡╩m/min）。

4 原理和方法

4.1 原理

      用規(guī)定的點(diǎn)火器對(duì)試樣進(jìn)行一定時(shí)間的點(diǎn)火，然后移去引燃源，測(cè)量試樣的續(xù)燃時(shí)間、陰燃時(shí)間及損毀長(zhǎng)度或者火焰在試樣上的蔓延距離和蔓延此距離所用的時(shí)間的阻燃性能。

4.2 方法

4.2.1 A法（垂直燃燒法）

      將試樣固定在垂直夾具上，試樣處于垂直位置，規(guī)定的點(diǎn)火器對(duì)垂直方向的試樣的底邊中心位置處點(diǎn)火，在一定的點(diǎn)火時(shí)間后，移開(kāi)引燃源，對(duì)試樣的阻燃性能進(jìn)行測(cè)定。本方法適用于火焰移去后試樣的續(xù)燃時(shí)間、陰燃時(shí)間及損毀長(zhǎng)度的測(cè)定，本方法適用于鞋幫面材料和鞋底材料。

4.2.2 B法（水平燃燒法）

      將試樣固定在水平夾具上，試樣處于水平位置，規(guī)定的點(diǎn)火器對(duì)其中一端中心位置處點(diǎn)火，在一定的點(diǎn)火時(shí)間后，移開(kāi)引燃源，對(duì)試樣的阻燃性能進(jìn)行測(cè)定。本方法適用于火焰移去后試樣的火焰蔓延時(shí)間和距離的測(cè)定，并計(jì)算火焰?zhèn)鞑ニ俾?，本方法適用于鞋幫面材料。

      注：試驗(yàn)方法A法和B法所獲得的結(jié)果可能不一致。

5 設(shè)備和材料

5.1 A法（垂直燃燒法）的裝置

5.1.1 垂直燃燒試驗(yàn)箱（見(jiàn)圖1）：

      a）垂直燃燒試驗(yàn)箱：由耐熱及耐煙霧侵蝕的材料制成，箱內(nèi)尺寸為（330±2）mm×（330±2）mm×(770±2)mm;

      b) 箱的前部設(shè)有由耐熱耐煙霧侵蝕的透明材料制作的觀察口，箱頂有均勻排列的16個(gè)內(nèi)徑為12.5mm的排氣孔；

      c) 為防止箱外氣流的影響，距箱頂外30mm加裝頂板一塊，箱兩側(cè)下部各開(kāi)有6個(gè)內(nèi)徑為12.5mm的通風(fēng)孔。箱頂有支架可承掛試樣夾，試樣夾側(cè)面被試樣夾固定裝置固定，使試樣夾與前門(mén)垂直并位于試驗(yàn)箱的中心；

      d) 試驗(yàn)夾底部位于點(diǎn)火器管口之上，箱底鋪有耐熱及耐腐蝕材料制成的板，長(zhǎng)寬較箱底各小25mm，厚度約3mm；

      e) 試驗(yàn)箱中央放一塊可以承受滴溶或其他碎片的絲網(wǎng)板，其最小尺寸為152mm×152mm×1.5mm;

      f) 垂直燃燒試驗(yàn)箱，應(yīng)放置在排氣性能良好的通風(fēng)櫥內(nèi)。

5.1.2 試樣夾（用于面料）（見(jiàn)圖2）：由兩塊厚2mm，長(zhǎng)422mm寬89mm的U型不銹鋼板構(gòu)成，其內(nèi)框尺寸為356mm×51mm，試樣固定于兩板中間，兩邊用夾子夾緊。

5.1.3 點(diǎn)火器（見(jiàn)圖3）：管口內(nèi)徑為（9.5±0.5）mm，管頭與垂線成25°角，點(diǎn)火器入口氣體壓力為（17.2±1.7）kPa，可控制點(diǎn)火時(shí)間精確到0.05s。點(diǎn)火器管口頂端，離試樣夾底端距離（17±1）mm。

5.1.4 氣體：選用液化石油氣。

5.1.5 醫(yī)用脫脂棉。

5.1.6 直尺：最小刻度值為1mm。

5.1.7 測(cè)厚儀：量程10mm，精度為0.01mm。

5.1.8 密封容器。

5.1.9 干燥器。

5.1.10 計(jì)時(shí)器：最小分度值（或精密度）為0.1s。

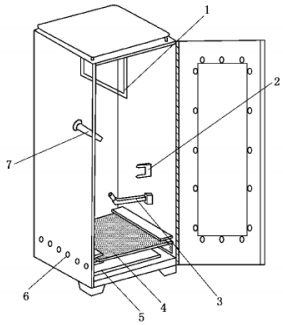

      說(shuō)明：

      1-試樣支架：

      2-焰高指示器：

      3-點(diǎn)火器；

      4-絲網(wǎng)板；

      5-耐熱及耐腐蝕板：

      6-通風(fēng)孔；

      7-試驗(yàn)夾固定裝置。

圖1 垂直燃燒試驗(yàn)箱

      單位為毫米

圖2 垂直燃燒試樣夾

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請(qǐng)到相關(guān)授權(quán)網(wǎng)站購(gòu)買(mǎi)標(biāo)準(zhǔn)正版。
