1 范圍

      本文件規定了在火焰條件下，單根絕緣電線電纜或光纜火焰垂直蔓延試驗的試驗裝置。

      試驗方法及推薦性能要求的資料性附錄見IEC 60332-1-2。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      IEC 60695-11-2 著火危險試驗 第11-2部分：試驗火焰 1kW標稱預混合型火焰 裝置、確認試驗方法和導則（Fire hazard testing-Part 11-2：Test flames-1 kW nominal pre-mixedflame-Appa-ratus,confirmatory test arrangement and guidance)

      注：GB/T 5169.14-2017 電工電子產品著火危險試驗 第14部分：試驗火焰 1kW標稱預混合型火焰 裝置、確認試驗方法和導則（IEC 60695-11-2：2013，IDT）

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      引燃源 ignition source

      引發燃燒的能量源。

      ［來源：ISO 13943：2017,3.219］

4 試驗裝置

4.1 試驗裝置的組成

      試驗裝置應由如下部分組成：

      a）一個金屬罩（4.2）；

      b）一個引燃源（4.3）；

      c）一個合適的試驗箱（4.4）。

4.2 金屬罩

      為了防止試樣受到氣流影響，應采用一個高（1200±25）mm、寬（300±25）mm、深（450±25）mm，正面敞開、頂部和底部封閉的金屬罩（見圖1）。金屬罩應由硬金屬板構成。

4.3 引燃源

      引燃源應符合IEC 60695-11-2的規定，該文件提供了對試驗火焰進行確認的方法。除此之外，實驗室通風柜/試驗箱應符合4.4的規定。

4.4 試驗箱

      應將金屬罩和引燃源放置在一個合適的試驗箱中，試驗期間不通風，但配備能除去燃燒時釋出有害氣體的裝置。試驗箱溫度應保持在（23±10）℃。

      注1：如果標準通風柜的使用能滿足不通風的要求，那么一定是配備了能單獨控制（例如可以使排氣處于“關閉”狀態）的排氣扇。有些通風柜不必配備這樣的裝置。

      注2：如果使用通風柜在不通風的情況下做試驗，通常采取如下安全措施：

      a）關閉排氣扇，封閉出口；

      b）拉下通風柜的前門，留下足以操作燃燒器到位的一條縫隙；

      c）確保操作人員的安全；

      d）試驗期間不移動通風柜的門；

      e）試驗結束后，在打開門之前充分排空通風柜。

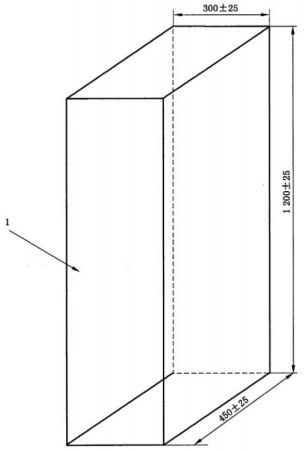

單位為毫米

      標引序號說明：

      1-正面敞開（其余各面封閉）。

圖1 試驗裝置-金屬罩
