1 范圍

      GB/T 9978的本部分規定了測試承重垂直分隔構件一面受火時的耐火性能試驗方法。

      本部分適用于承重垂直分隔構件的耐火性能試驗；當未經試驗的建筑構件結構符合本部分給出直接應用范圍規定條件時，已按本部分規定進行了耐火試驗建筑構件，其耐火性能結果可應用于未經試驗的同類建筑構件。

2 規范性引用文件

      下列文件中的條款通過GB/T 9978的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 5907 消防基本術語 第一部分

      GB/T 9978.1 建筑構件耐火試驗方法 第1部分：通用要求（GB/T 9978.1-2008，ISO 834-1：1999,MOD)

      GB/T 9978.3 建筑構件耐火試驗方法 第3部分：試驗方法和試驗數據應用注釋（GB/T 9978.3-2008,ISO/TR 834-3:1994,MOD)

3 術語和定義

      GB/T 5907和GB/T 9978.1確立的以及下列術語和定義適用于本部分。

3.1

      垂直分隔構件 vertical separating elements

      將一幢建筑物內分隔為幾個防火區域和/或?qū)⒁淮苯ㄖ锱c其相鄰建筑物分隔開，以阻止火災在防火區域之間或不同建筑物之間蔓延的垂直隔離建筑構件。如：防火墻。

3.2

      承重墻 loadbearing wall

      承重的建筑垂直分隔構件。

4 符號和縮略語

      GB/T 9978.1規定的符號和縮略語適用于本部分。

5 試驗裝置

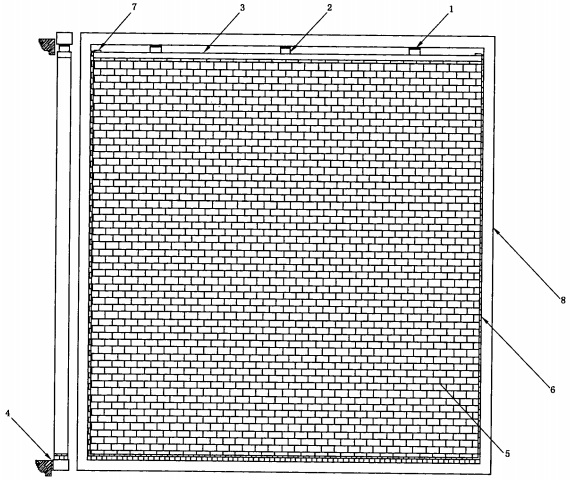

      本部分試驗使用的試驗裝置與GB/T 9978.1中的相關規定相同，其中包括試驗爐、加載裝置、約束部件和支承框架。試驗裝置的示意圖見圖1。

      1——液壓油缸；

      2——荷載傳感器；

      3——荷載分布梁；

      4——封堵材料；

      5——承重墻試件；

      6——隔熱纖維；

      7——拉線位移傳感器；

      8——試驗框架。

圖1 承重墻加載試驗布置的示意圖

6 試驗條件

6.1 總則

      試驗過程中爐內的升溫條件、爐內壓力和加載條件均應符合GB/T 9978.1中的規定和本部分的要求。

6.2 約束和邊界條件

      約束和邊界條件應符合GB/T 9978.1中的相關規定和本部分的要求。

6.3 加載條件

6.3.1 所有承重垂直分隔構件均應在加載的條件下進行試驗，加載量的準確度按GB/T9978.1中的

5.3和5.6規定，由委托者提供試驗構件的設計使用的條件。應指明加載量計算時采用的材料性能數據及其來源。對于含有多部分不連續承載的垂直分隔構件，加載量應按所有部分的總數均衡分配。

6.3.2 當試件的高度過大，試驗爐無法安裝時，應按照承載試件的高寬比調整荷載，因此委托方應提供該試件尺寸調整后的設計荷載值。

6.3.3 垂直加載可從試件的頂部或底部加壓，試件任何非約束邊與試件框架間的間隙均應采用具有無約束性和不燃性的材料進行密封。

6.3.4 加載時可通過一根承載梁將荷載均布在試件的全部水平寬度平面上進行加載，也可在試件的全部水平寬度平面上選擇幾個點，采用幾個各自獨立的加載頭進行加載；加載方式的選擇應能代表構件實際使用情況。當構件設計用于非正常方式承載（偏心承載）或當一個帶空腔構件只有單側部分需要承載，則這些特殊的構件設計方式應在試件中體現。

6.3.5 當進行均布加載時，試件應安裝在一個能承載的框架內。該框架的剛性應大于試驗構件的剛性，并能承受試驗過程中施加的加載量。作為一個準則，在框架的平面內當荷載分布結構的跨距中心承受10kN的力時，承載框架結構的任一邊變形量不應大于1mm。

6.3.6 加載系統具有滿足試件最大允許變形的加載能力。

6.3.7 由兩部分組成的墻，其每一部分都要加載時，應對每一部分的加載量單獨規定。加載裝置應具有可使兩部分加載量不同的加載能力。

7 試件準備

7.1 試件設計

      試件設計應能體現并達到構件需求等級的多方面結構性能。

      當垂直分隔構件含有設計輔助部件的一部分（如接線盒、表面處理材料等）時，這些輔助部件應包含在試件中。

7.2 試件尺寸

      在實際應用中，構件尺寸的高和寬小于等于3m，整個試件的相應尺寸做為試驗樣品，并要符合試驗爐口的安裝條件；當實際應用構件尺寸大于試驗爐口所能容納尺寸（3m×3m）時，試件受火的相應尺寸應不小于3m×3m，并且滿足試驗爐口的安裝條件。

7.3 試件數量

      對于結構對稱的構件，除本部分另有規定外，只需要一件試件；對結構非對稱的構件，試件數量應符合本部分和GB/T 9978.1中的相關規定。

7.4 試件養護

      試驗時的試件，包括所使用的任何填充材料和連接件，其強度和含水量條件應養護至與實際使用情況相近。有關試件養護的方法在GB/T 9978.1中給出。應測定并記錄試件養護達到平衡時的含水量或養護狀態。對試件的支撐結構，包括支撐結構與試驗框架的連接件無此養護要求。

7.5 試件安裝和約束

      除委托者另有要求外，安裝的試件在一垂直邊應能夠自由變形。

      當試件尺寸小于試驗框架開口尺寸時，應使用一個支撐結構將試驗框架開口尺寸縮減到試件需要的尺寸值。除非支撐結構的物理?xiàng)l件對試件性能有影響，否則支撐結構無需經受與試件相同的養護處理要求。使用支撐結構時，支撐結構與分隔構件試件間的連接方法，包括所有用于連接的配件和材料，應與分隔構件的實際使用情況相符，且該連接部位應視為試件的一部分；同時，支撐結構應視為試驗框架的一部分。圖2給出了承重墻加載試驗設計使用支撐結構的一個示例圖。

      試件與支撐結構間的所有連接方法應能體現實際使用情況下的約束狀況；同時，試件與試驗框架間的連接方法也應能體現實際使用情況下的約束狀態。支撐結構的剛性應能充分體現實際使用情況下的約束狀態。
