1 范圍

      本標準規定了定形耐火制品制樣的定義、制樣部位的確定原則和試樣的制備。

      本標準適用于定形耐火制品試樣的制備。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 18930 耐火材料術語

3 術語和定義

      GB/T 18930界定的以及下列術語和定義適用于本文件。

3.1

      制樣 sample preparation

      從樣本制取試樣的過程。

3.2

      試樣 test sample

      從樣本中制備的用于測試的樣品。

4 制樣部位的確定原則

4.1 應在樣本質量的薄弱部位或使用的關鍵部位制取試樣。

4.2 試樣的制取部位應能反映出被檢測樣本的性能，且具有較好的代表性。

4.3 對于形狀復雜的大型樣本或難以制成試驗方法標準要求尺寸試樣的特殊樣本，應由有關方協商確定或按有關規定制取試樣。

4.4 試樣的制取部位應避開樣本外觀有裂紋、熔洞等缺陷的部位。

5 試樣的制備

5.1 標型、普型耐火制品

5.1.1 致密定形耐火制品的顯氣孔率、體積密度、耐壓強度、加熱永久線變化、荷重軟化溫度及壓蠕變用試樣通常在樣本的角上制?。ㄇ腥』蜚@?。?。如果樣本較小，同一塊樣本上不能滿足制取所有項目要求時，可在不同的樣本上制取，但要滿足以下條件：

      a）常溫項目如顯氣孔率與常溫耐壓強度試驗用試樣應在同一個樣本上制?。?/p>

      b) 高溫項目如荷重軟化溫度、壓蠕變與加熱永久線變化試驗用試樣應在同一樣本上制取。

      致密定形耐火制品顯氣孔率等試樣的制取部位的示例如圖1所示。

5.1.2 定形隔熱耐火制品的體積密度、耐壓強度、加熱永久線變化試樣在樣本的端部切取，對于標普型樣本，體積密度、抗熱震性試樣可采用整磚。導熱系數試樣按試驗方法標準的要求制取。

5.1.3 常溫抗折強度和高溫抗折強度試樣，通常在樣本成型時的加壓面上切取，并盡可能保留樣本成型時加壓方向的原磚面作為試驗時的壓力面。

5.1.4 耐磨性試樣，通常在磚的工作端切取，且保留原磚面作為試驗面。

5.1.5 導熱系數（激光法）、熱膨脹等試樣的制取部位可按第4章、在距樣本邊緣15mm以上的合適位置制取。

5.1.6 抗渣性及抗鐵水熔蝕性試樣：在工作端鉆取，對回轉抗渣性試樣根據試驗方法標準要求制備。

5.1.7 抗堿性試樣的制樣原則：

      a）堿蒸氣法和熔堿坩堝法：按試驗方法的要求部位制樣，盡可能多的保留原磚面；

      b）熔堿埋覆法：在表面和芯部各3條。

5.1.8 抗一氧化碳破壞性試樣：在樣本的合適部位制取，至少保留3個原磚面。

5.1.9 抗熱震性試樣的制樣原則：

      a）水急冷法-直形磚試樣：標準磚，直接試驗，當樣本較大時，端部切取，試樣加熱面應是原磚面；

      b）水急冷法-小試樣：合適部位鉆取；

      c）空氣急冷法：工作端制取，長度沿樣本的工作面，若工作面長度不足114mm，可以沿樣本的長度方向，樣本的工作面為試樣的噴吹面和張力面，做好標記。

5.1.10 楊氏模量試樣在樣本合適部位制取。

5.1.11 化學分析、耐火度、真密度、耐硫酸侵蝕等粉狀或顆粒狀試樣，在每個樣本上制取有代表性的樣品，破碎、縮分、研磨至規定粒度?？墒褂媚蛪簭?qiáng)度測試后的試樣。如果樣本表面有污染，需進行處理。對表皮和內層明顯不一致的樣本，在制取化學分析試樣時應充分考慮試樣的代表性。

5.1.12 對于由兩種或多種材質組成的復合材料，可按技術標準要求、相關合同文件、圖紙要求或有關方協商確定在合適部位制樣。

5.1.13 如有特殊要求，在符合第4章原則下，制樣部位可由有關方協商決定，并應在試驗報告中說明。

5.1.14 對需要保留樣本的情況，除需整塊進行試驗的樣本外，一般每塊樣本一切兩半，半塊作為制樣用，另半塊作為保留樣本。

5.2 異型、特異型耐火制品

5.2.1 能按標、普型耐火制品制樣的異型、特異型耐火制品，盡量按照第4章及5.1的規定制樣。

5.2.2 對不能按規定制取試樣的異型、特異型耐火制品，顯氣孔率、體積密度和加熱永久線變化試樣的制樣：

      a) 致密定形耐火制品制取的試樣應盡量保留表皮，體積應為50cm3～200c㎡3，試樣的最長尺寸與最短尺寸之比不超過2：1；

      b) 定形隔熱耐火制品在端部切??；

      c) 對制品上下兩端大小不同或上下兩端不對稱的，應從工作端或小端制取，對長形制品，應在中間部位制取。

5.2.3 鑄鋼用磚、連鑄用磚、透氣磚等耐火制品的制樣原則：

      a) 連鑄用耐火制品：化學成分、體積密度、顯氣孔率、常溫耐壓強度、常溫抗折強度試樣對照圖紙從相應部位制取，塞棒在塞頭端制取。抗熱震性試樣，可用整支制品或從制品上切取一段：長水口在大口端制??；浸入式水口在鋼水流出端制??；整體塞棒在塞頭端制??；

      b) 透氣磚：在大頭截去20mm～30mm厚的中心部位鉆取，也可以采用同一工藝制成的試樣；

      c) 滑板磚：顯氣孔率、體積密度試樣在磚的寬度方向鑄口邊緣部位；耐壓強度試樣在磚的長度方向接觸鋼水區域內制樣；

      d) 對于復合材料，可按技術標準要求、相關合同文件、圖紙要求或有關方協商確定在合適部位制樣。

異型、特異型耐火制品顯氣孔率等試樣的制取部位的示例如圖2～圖9所示。

5.2.4 對于難以按以上規則要求制樣的樣本，可按雙方要求協商制樣。

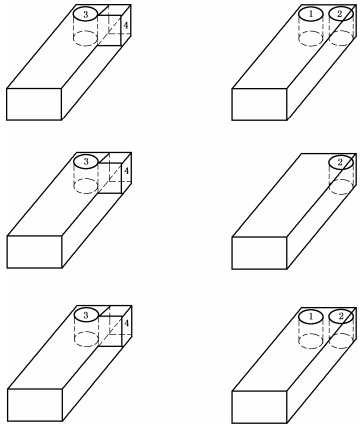

      說明：

      1——荷重軟化溫度、壓蠕變試樣；

      2——加熱永久線變化試樣；

      3——常溫耐壓強度試樣；

      4——顯氣孔率試樣。

圖1 致密定形耐火制品 標型、普型磚 制樣部位示意圖

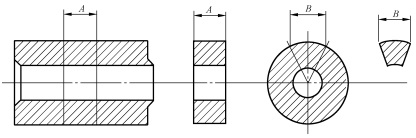

圖2 圓筒型磚 制樣部位示意圖
