1 范圍

      本標準規定了消防應急救援裝備中手動破拆工具的術語和定義、分類和型號、技術要求、試驗方法、檢驗規則以及標志、包裝、運輸與貯存。

      本標準適用于消防員在滅火和搶險救援中破拆作業時使用的手動破拆工具。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 528 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定

      GB/T 531.1 硫化橡膠或熱塑性橡膠 壓入硬度試驗方法 第1部分：邵氏硬度計法（邵爾硬度）

      GB/T 1931 木材含水率測定方法

      GB/T 6060.2 表面粗糙度比較樣塊 磨、車、鏜、銑、插及刨加工表面

      GB/T 6461-2002 金屬基體上金屬和其他無機覆蓋層 經腐蝕試驗后的試樣和試件的評級

      GB/T 9969 工業產品使用說明書 總則

      GB/T 10125-2012 人造氣氛腐蝕試驗 鹽霧試驗

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      手動破拆工具 manual rescue tool

      不需借助電、燃油、燃氣等驅動裝置，由消防員單人攜帶和操作的各種人力破拆工具的統稱。

3.2

      沖擊式破拆器 percussive rescue tool

      由活塞式沖桿及釬子、鑿子所組成，主要用于打通磚石及混凝土結構障礙物的手動破拆工具。

3.3

      消防撓鉤 longhand hook

      由單頭鉤或雙頭鉤與撓桿組成，主要用于破拆吊頂、開辟通道等作業的手動破拆工具。

3.4

      撬斧 pry axe

      具有撬鎖拔釘、切割薄型鋼板以及鑿、砍等多種功能的便攜式手動破拆工具。

3.5

      手動破拆工具組 manual rescue tool kit

      具備多種破拆功能的手動破拆工具的組合。

4 分類和型號

4.1 分類、代號和主參數

4.1.1 手動破拆工具按結構和功能可分為：

      ——消防斧，代號為XF；

      ——消防腰斧，代號為YF；

      ——消防撓鉤，代號為NG；

      ——沖擊式破拆器，代號為CJ；

      ——撬斧，代號為XF；QF。

4.1.2 手動破拆工具的主參數如下：

      ——消防斧、消防腰斧、消防撓鉤、撬斧為總長度［單位為毫米］；

      ——沖擊式破拆器為沖擊行程［單位為毫米］。

4.2 型號

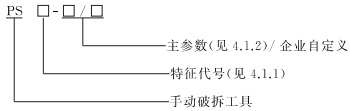

      手動破拆工具的型號編制方法應符合下列規定：

      示例1：

      總長度為2500mm，額定拉力為1500N的消防撓鉤型號為PSNG-2 500/1 500。

      示例2：

      長度為810mm的消防斧（平斧）型號為PSXF-810/P。

      示例3：

      總長度為285mm的消防腰斧型號為PSYF-285。

      示例4：

      沖擊行程為400mm的沖擊式破拆器型號為PSCJ-400。

      示例5：

      總長度為800mm的撬斧型號為PSQF-800。

5 技術要求

5.1 外觀要求

5.1.1 手動破拆工具應結構簡單、牢固可靠、表面應光潔、平整，不應有裂紋、毛刺、磕碰損傷等影響操作和性能的缺陷。

5.1.2 手動破拆工具的鑄件表面應光潔，無裂紋、氣孔、縮孔、沙眼等缺陷。

5.1.3 手動破拆工具金屬表面如進行涂漆，油漆表面不應有掛漆、氣泡等缺陷。

5.1.4 手動破拆工具如采用焊接工藝，焊縫表面不得有焊瘤、夾渣、裂紋、弧坑等缺陷。

5.1.5 手動破拆工具如采用螺紋連接，螺紋不得有爛牙、破損和影響強度的缺陷。

5.1.6 手動破拆工具刃部應規整，其表面粗糙度Ra值應不大于6.3μm。

5.1.7 手動破拆工具如有橡膠手柄套，其表面應無明顯凹坑、氣泡、夾渣等缺陷，且花紋應規整、清晰。

5.2 質量要求

      單件手動破拆工具的質量應不超過10kg，手動破拆工具組質量應不超過25kg。

5.3 安全要求

5.3.1 絕緣性能

      手動破拆工具手柄應絕緣，手柄部分浸水2h后絕緣電阻應不小于10 MΩ。

5.3.2 抗拉離性能

      手動破拆工具的工具頭部與手柄為非一體結構時，其裝配應牢固，在施加12500N拉力時，不應拉脫。

5.4 材料要求

5.4.1 橡膠材料物理機械性能

      采用橡膠材料制造的手動破拆工具手柄，其橡膠材料的物理機械性能應滿足表1的要求。

表1 手動破拆工具手柄橡膠材料物理機械性能要求

5.4.2 木質材料含水率

      采用木質材料制造的手動破拆工具手柄，其木質材料含水率應不大于16％。

5.4.3 金屬材料耐鹽霧腐蝕性能

      手動破拆工具的金屬部分經GB/T 10125-2012規定的48h中性鹽霧試驗后，外觀應符合GB/T 6461-2002規定的外觀等級評定輕微級的要求。

5.5 基本破拆性能要求

5.5.1 砍斷性能

      消防斧、撬斧斧頭平刃應能砍斷直徑10mm的Q235A圓鋼，消防腰斧平刃應能砍斷直徑6.5mm的Q235A 圓鋼，且刃口應無明顯卷刃、崩刃和開裂等現象。

5.5.2 鑿擊性能

      消防斧、沖擊式破拆器尖刃應能鑿裂強度等級為C20的混凝土試塊，消防腰斧、撬斧尖刃應能鑿穿厚度1.5mm的Q235A鋼板，且刃口應無明顯崩刃和開裂。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
