1 范圍

      GB 26875的本部分規定了城市消防遠程監控系統中用戶信息傳輸裝置與監控中心之間通過報警傳輸網絡進行數據傳輸?shù)膮f(xié)議結構、數據類型及數據定義。

      本部分適用于城市消防遠程監控系統中用戶信息傳輸裝置與監控中心之間的報警傳輸網絡數據通信協議。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 18030-2005 信息技術 中文編碼字符集

      GB 50440 城市消防遠程監控系統技術規范

      RFC 768 用戶數據報協議（User Datagram Protocol），Internet Engineering Task Force（互聯網工程任務組1980年發布）

      RFC 791 網際互聯協議（Internet Protocol），Internet Engineering Task Force（互聯網工程任務組1981年發布）

      RFC793 傳輸控制協議（Transmission Control Protocol），Internet Engineering Task Force（互聯網工程任務組1981年發布）

3 術語和定義

      GB 50440 界定的以及下列術語和定義適用于本文件。

3.1

      上行方向 upstream direction

      從用戶信息傳輸裝置到監控中心的數據傳輸方向。

3.2

      下行方向 downstream direction

      從監控中心到用戶信息傳輸裝置的數據傳輸方向。

3.3

      數據單元 data unit

      具有共同傳輸原因的信息實體。

3.4

      數據單元類型 data unit type

      位于一個應用數據單元開始的信息域，用以識別數據單元的類型和長度，暗指或明確地指明應用數據單元的結構以及信息對象的結構、類型。

4 縮略語

      下列縮略語適用于本文件。

      IP網際互聯協議（internet protocol）

      TCP 傳輸控制協議（transmission control protocol）

      UDP 用戶數據報協議（user datagram protocol）

5 協議結構

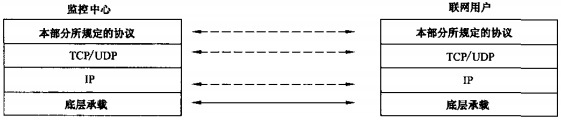

5.1 本部分以RFC 791，RFC 793和RFC 768中規定的 TCP／IP或UDP／IP網絡控制協議作為底層通信承載協議，本部分規定的協議對應于ISO／OSI定義的七層協議結構的應用層，如圖1所示。

圖1 監控中心與聯網用戶間通信協議棧

5.2 應用層通信協議不依賴于所選用的傳輸網絡，在基礎傳輸層已經建立的基礎上，應用層通信協議與具體傳輸網絡無關，體現通信介質無關性。

5.3 本部分不限制城市消防遠程監控系統擴展其他的信息內容，在擴展內容時不應與本部分中所使用或保留的控制命令相沖突，并應符合國家有關標準的規定。

6 通信協議

6.1 通信方式

      城市消防遠程監控系統的用戶信息傳輸裝置與監控中心之間的通信方式主要包括控制命令、信息（火災報警和建筑消防設施運行狀態等信息）上傳和信息查詢等，均采用發送／確認或請求／應答模式進行通信。

6.2 控制命令（監控中心→用戶信息傳輸裝置）

6.2.1 監控中心向用戶信息傳輸裝置發送指令時的控制命令采用發送／確認模式，其通信流程如圖2所示。

圖2 控制命令流程示意圖

6.2.2 監控中心向用戶信息傳輸裝置發送控制命令，用戶信息傳輸裝置對接收到的命令信息進行校驗。在校驗正確的情況下，用戶信息傳輸裝置執行監控中心的控制命令，并向監控中心發送確認命令；在校驗錯誤的情況下，用戶信息傳輸裝置舍棄所接收數據并發出否認回答。

6.2.3 監控中心接收到用戶信息傳輸裝置的確認命令后完成本次控制命令傳輸；監控中心在規定時間內未收到確認命令或收到否認回答后，啟動重發機制。

6.3 信息上傳（用戶信息傳輸裝置→監控中心）

6.3.1 用戶信息傳輸裝置向監控中心傳輸火災報警和建筑消防設施運行狀態等信息時采用發送／確認模式。其通信流程如圖3所示。

圖3 上傳數據流程示意圖

6.3.2 當發生火災報警或運行狀態改變時，用戶信息傳輸裝置主動向監控中心上傳信息，監控中心對接收到的信息進行校驗。在校驗正確的情況下，監控中心對接收的信息進行相應處理，并向用戶信息傳輸裝置發送確認命令；在校驗錯誤的情況下，監控中心舍棄所接收數據并發出否認回答。

6.3.3 用戶信息傳輸裝置接收到監控中心的確認命令后完成本次信息的傳輸；用戶信息傳輸裝置在規定時間內未收到確認命令或收到否認回答后，啟動重發機制。

6.4 信息查詢（監控中心→用戶信息傳輸裝置）

6.4.1 監控中心向用戶信息傳輸裝置查詢相關信息時采用請求／應答模式。其通信流程如圖4所示。

圖4 查詢命令流程示意圖

6.4.2 監控中心向用戶信息傳輸裝置發送請求查詢命令，用戶信息傳輸裝置對接收到的信息進行校驗。在校驗正確的情況下，用戶信息傳輸裝置根據請求內容進行應答；在校驗錯誤的情況下，用戶信息傳輸裝置舍棄所接收的數據并發出否認回答。

6.4.3 監控中心在接收到正確的應答信息后完成本次信息查詢操作；在規定時間內未接收到應答信息、應答信息錯誤或接收到否認回答后，啟動重發機制。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
