1 范圍

      GB 5135的本部分規定了自動噴水滅火系統濕式報警閥、延遲器和水力警鈴的要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存等。

      本部分適用于自動噴水滅火系統中濕式報警閥、延遲器和水力警鈴。

2 規范性引用文件

      下列文件中的條款通過GB5135的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可以使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱

      GB/T 3098.2 緊固件機械性能 螺母 粗牙螺紋

      GB/T 3098.3 緊固件機械性能 緊定螺釘

      GB/T 3287 可鍛鑄鐵管路連接件

      GB/T 9112 鋼制管法蘭 類型與參數

      GA 29 消防用壓力開關的性能要求及試驗方法

3 術語和定義

      下列術語和定義適用于GB5135的本部分。

3.1

      濕式報警閥 wet alarm valve

      只允許水流入濕式滅火系統并在規定壓力、流量下驅動配套部件報警的一種單向閥。

3.2

      閥瓣組件 sealing assembly

      濕式報警閥中控制水流動方向的主要可動密封件。

3.3

      補償器 compensator

      濕式報警閥的一種輔助部件，可最大限度地減少因水源壓力波動或沖擊而造成的誤動作。

3.4

      延遲器 retard chamber

      可最大限度地減少因水源壓力波動或沖擊而造成誤報警的一種容積式裝置。

3.5

      水力警鈴 water motor alarm

      能發出聲響的水力驅動報警裝置。

3.6

      伺應狀態 ready condition

      濕式報警閥安裝在管路系統中，由水源供給壓力穩定的水，而無水從報警閥系統側任何出口流出的狀態。

3.7

      額定工作壓力 rated working pressure

      濕式報警閥、延遲器和水力警鈴在伺應狀態或工作狀態下允許的最大工作壓力。

3.8

      進口壓力 inlet pressure

      濕式報警閥在伺應狀態下進口處的靜水壓。

3.9

      出口壓力 outlet pressure

      濕式報警閥在伺應狀態下出口處的靜水壓。

3.10

      延遲時間 retard time

      安裝延遲器和不安裝延遲器的濕式報警閥，自閥系統側放水至報警裝置發出連續報警所需的時間差。

3.11

      報警流量 alarm flow

      濕式報警閥處于伺應狀態，系統側緩慢增大放水流量時，閥瓣組件開啟瞬間的流量值。

4 要求

4.1 外觀、標志

4.1.1 外觀

      濕式報警閥、延遲器、水力警鈴應表面平整，無加工缺陷及磕碰損傷，涂層均勻，標志齊全清晰。

4.1.2 標志

4.1.2.1 濕式報警閥、延遲器、水力警鈴應在明顯位置清晰、永久性標注下述內容：

      a）產品名稱及規格型號；

      b）生產單位名稱或商標；

      c）額定工作壓力；

      d）生產日期及產品編號；

      e）濕式報警閥安裝的水流方向。

4.1.2.2 安裝在濕式報警閥報警口和延遲器之間的控制閥，應明顯標志出其啟閉狀態。

4.2 基本參數

4.2.1 額定工作壓力

      濕式報警閥、延遲器、水力警鈴的額定工作壓力應符合1.2 MPa、1.6 MPa等系列壓力等級。

      濕式報警閥與工作壓力等級較低的設備配裝使用時，允許將閥進出口接頭按承受較低壓力等級加工，但在閥上應注明使用的較低的壓力等級。

4.2.2 公稱直徑

      濕式報警閥進出口公稱直徑為50mm，65mm，80 mm，100 mm，125 mm，150 mm，200 mm，250mm,300 mm。

      濕式報警閥座圈處的直徑可以小于公稱直徑。

4.3 材料的耐腐蝕性能

4.3.1 濕式報警閥閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制作。閥座應采用耐腐蝕性能不低于青銅的材料制作。

4.3.2 濕式報警閥要求轉動或滑動的零件應采用青銅、黃銅、奧氏體不銹鋼等耐腐蝕材料制作。若采用耐腐蝕性能低于上述要求的材料制作時，應在有相對運動處加入上述耐腐蝕材料制造的襯套件。

4.3.3 延遲器設置的過濾網，采用耐腐蝕性能不低于黃銅的材料制作。

4.3.4 水力警鈴噴嘴和過濾網應采用耐腐蝕性能不低于黃銅的材料制作。

4.4 結構、間隙和連接尺寸

4.4.1 結構

4.4.1.1 閥體上應設有放水口，放水口公稱直徑不應小于20mm。

4.4.1.2 在濕式報警閥報警口和延遲器之間應設置控制閥，并能在開啟位置鎖緊。

4.4.1.3 濕式報警閥應設置報警試驗管路，當濕式報警閥處于伺應狀態時，閥瓣組件無須啟動應能手動檢驗報警裝置功能。

4.4.1.4 延遲器進水口直徑小于或等于6mm時，應設置耐腐蝕的過濾網。網孔最大尺寸不應大于保護孔徑的0.6倍，過濾網總面積不應小于保護面積的20倍。

4.4.1.5 水力警鈴進水口公稱直徑不應小于20mm，排水孔面積不應小于噴嘴面積的50倍。

4.4.1.6 水力警鈴噴嘴直徑不應小于3mm，過濾網孔最大尺寸不應大于噴嘴直徑的0.6倍，過濾網總面積不應小于噴嘴面積的10倍。

4.4.2 濕式報警閥的間隙

      a) 除閥全開位置外，閥瓣組件與閥體內壁之間的間隙對于鑄鐵閥體不應小于12mm，對于有色金屬或不銹鋼閥體不應小于6mm。

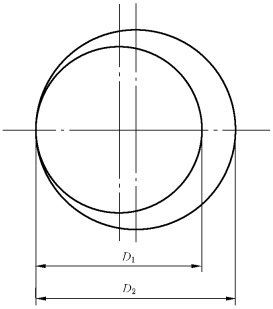

      b) 閥在關閉位置，閥瓣或閥瓣上金屬零件與閥座內緣之間至少有6mm的徑向間隙。見圖1。

      c) 閥座外可能卡住碎屑的環形空間深度不應小于3mm。

圖1 直徑方向間隙＝D2-D1

4.4.3 連接尺寸

4.4.3.1 濕式報警閥采用法蘭連接方式時，法蘭連接尺寸、法蘭密封面型式和尺寸應符合 GB/T 9112的規定。

4.4.3.2 濕式報警閥采用溝槽式連接或其他連接方式時，應符合相應的通用標準。

4.4.3.3 額定工作壓力1.2 MPa、1.6 MPa的濕式報警閥配套使用的管件，其結構尺寸應符合GB/T 3287的規定，

4.4.3.4 濕式報警閥采用緊固件機械性能應符合GB/T 3098.1～GB/T 3098.3的規定，其設計載荷應滿足4.7.1要求。

4.5 零部件

4.5.1 濕式報警閥采用的剛性非金屬零件，按5.2、5.3的規定進行老化試驗后，不應產生妨礙裝置正常動作的裂紋、扭曲、蠕變或其他損壞。

4.5.2 由經過老化試驗的剛性非金屬零件裝配的濕式報警閥按5.6和5.8規定進行滲漏和功能試驗時，應符合4.8、4.10和4.11規定。

4.5.3 濕式報警閥補償器或起相同作用的部件不應因腐蝕、沉淀物或水垢等雜質沉積而影響其正常工作。

4.5.4 閥瓣主密封件應符合附錄B的要求。

4.6 工作循環

      采用彈簧的濕式報警閥或采用膜片的延遲器按5.4的規定進行試驗，應動作靈活、可靠，不應出現任何故障和結構損壞。
