1 范圍

      GB 5135的本部分規定了早期抑制快速響應（ESFR）噴頭的分類、公稱動作溫度、顏色標志、型號規格、要求、試驗方法、檢驗規則和包裝、運輸、貯存等。

      本部分適用于公稱流量系數K202（下垂型和直立型）、K242（下垂型和直立型）、K323（下垂型）、K 363（下垂型）的早期抑制快速響應（ESFR）噴頭，其他類型的早期抑制快速響應（ESFR）噴頭可參照本部分。

      本部分不適用于特殊應用噴頭。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 5135.1 自動噴水滅火系統 第1部分：灑水噴頭

      GB/T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋

      GB/T 9969.1 工業產品使用說明書 總則

      GB/T 31431-2015 滅火系統A類火試驗用標準燃燒物

3 術語和定義

      GB 5135.1界定的以及下列術語和定義適用于本文件。

3.1

      傳導系數 conductivity factor

      C

      噴頭的熱敏感元件與其固定件之間熱傳導能力的度量。

      注：單位為（米每秒）/［（m/s）/］。

3.2

      實際灑水密度 actual delivered density

      ADD

      穿透火羽流到達燃燒物表面的灑水密度。

3.3

      早期抑制 early suppression

      自動噴水滅火系統在火災初期即使只啟動少數噴頭就能有足夠的水迅速作用于火，將火撲滅或抑制火至可接受的程度。

3.4

      早期抑制快速響應（ESFR）噴頭 early suppression fast response（ESFR） automatic sprinkler 在熱作用下，熱敏感元件在預定的溫度范圍內自行啟動后，將水以一定的形狀和密度分布在設計的保護面積上，以達到早期抑制效果的一種灑水噴頭（以下簡稱為ESFR噴頭）。

4 分類

4.1 根據熱敏感元件分類

4.1.1 易熔元件型ESFR噴頭

      通過易熔元件合金受熱熔化而開啟的ESFR噴頭。

4.1.2 玻璃球型ESFR 噴頭

      通過玻璃球內充裝的液體受熱膨脹使玻璃球爆破而開啟的ESFR噴頭。

4.2 根據安裝位置分類

4.2.1 下垂型 ESFR噴頭

      下垂安裝，水流向下沖向濺水盤的ESFR噴頭。

4.2.2 直立型 ESFR噴頭

      直立安裝，水流向上沖向濺水盤的ESFR噴頭。

5 公稱動作溫度、顏色標志和型號規格

5.1 公稱動作溫度和顏色標志

      ESFR噴頭的公稱動作溫度和顏色標志見表1。

表1 公稱動作溫度和顏色標志

5.2 型號規格

5.2.1 ESFR噴頭的型號規格由產品類別代號、公稱流量系數、公稱動作溫度、安裝形式代號、自定義代號等部分組成。

5.2.2 產品類別代號為ESFR，表示早期抑制快速響應噴頭。

5.2.3 下垂型 ESFR噴頭的安裝形式代號為P，直立型ESFR噴頭的安裝形式代號為U。

5.2.4 自定義代號由制造商規定，可用于表征熱敏感元件的類型、產品特殊結構等信息，由大寫英文字母、阿拉伯數字或其組合構成，字符不宜超過3個。

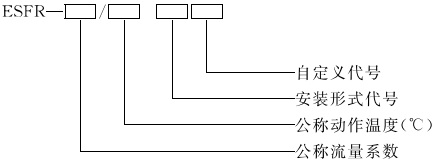

5.2.5 ESFR噴頭的型號標記如下：

      示例1：ESFR-202/68 ℃ P Q2.5，表示公稱流量系數為202、公稱動作溫度為68℃、下垂式安裝、熱敏感元件為Φ2.5mm玻璃球的ESFR噴頭。

      示例2：ESFR-363/74 ℃ U Y，表示公稱流量系數為363，公稱動作溫度為74℃、直立式安裝、熱敏感元件為易熔合金的ESFR噴頭。

6 要求

6.1 整體要求

6.1.1 ESFR噴頭在設計和制造上應保證其不能被輕易調整、拆卸和重裝。

6.1.2 ESFR噴頭出水口的密封不應使用橡膠密封件。

6.2 接口螺紋

      ESFR噴頭的接口螺紋應符合GB/T 7306.2的規定。

6.3 外觀與標志

6.3.1 ESFR噴頭的外表面應均勻一致，無明顯的磕碰傷痕及變形，表面涂鍍層應完整美觀。

6.3.2 ESFR噴頭在其濺水盤或本體上至少應標記型號規格、制造商的名稱（代號）或商標、生產年代等。所有標記應為永久性標記且標志正確、清晰。

6.4 水壓密封和耐水壓強度性能

6.4.1 按7.3.1規定的方法進行試驗，ESFR噴頭在整個試驗過程中應無滲漏。

6.4.2 按7.3.2規定的方法進行試驗，ESFR噴頭應無變形或破壞。

6.5 流量系數

6.5.1 ESFR噴頭的流量系數K按式（1）計算。

      式中：

      Q-ESFR噴頭流量，單位為升每分鐘（L/min）；

      P-ESFR噴頭入口處壓力，單位為兆帕（MPa）。

6.5.2 按7.4規定的方法進行試驗，ESFR噴頭的平均流量系數K應符合表2的規定，且超出規定范圍的試驗數據點不超過1個。
