1 范圍

      GB5135的本部分規定了自動噴水滅火系統家用噴頭的要求、試驗方法、檢驗規則和標志、使用說明書、包裝、運輸、貯存等。

      本部分適用于自動噴水滅火系統家用噴頭。

2 規范性引用文件

      下列文件中的條款通過GB5135的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB 5135.1 自動噴水滅火系統 第1部分：灑水噴頭

      GB/T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋（GB/T 7306.2-2000，eqv ISO 7-1:1994,Pipe threads where pressure-tight joints are made onthe threads-Part 1:Dimen-sions,tolerances and designation)

      GB/T 16172 建筑材料熱釋放速率試驗方法［GB/T 16172-2007/ISO 5660-1：2002，Reaction tofire tests-Heat release,smoke production and mass loss rate-Part 1:Heat release rate(cone calorim-eter method),IDT]

3 術語和定義

      GB 5135.1確立的以及下列術語和定義適用于GB5135的本部分。

3.1

      家用噴頭 domestic sprinklers

      安裝在家庭和其他類似居住空間內，在預定的溫度范圍內自行啟動，按設計的灑水形狀和流量灑水到設計的保護區域內的一種快速響應噴頭。

3.2

      設計長度 design length

      家用噴頭設計保護面積的長度。

3.3

      設計寬度 design width

      家用噴頭設計保護面積的寬度。

3.4

      設計流量 design flow rate

      針對不同保護面積，家用噴頭能夠有效保護的最小流量。

3.5

      快速響應噴頭 fast response sprinklers

      響應時間系數（RTI）小于或等于50（m·s）0.5且傳導系數（C）小于或等于1.0（m/s）0.5的噴頭。

4 分類

4.1 按熱敏元件分類

4.1.1 易熔元件家用噴頭

      通過易熔元件受熱熔化而開啟的家用噴頭。

4.1.2 玻璃球家用噴頭

      通過玻璃球內充裝的液體受熱膨脹使玻璃球爆破而開啟的家用噴頭。

4.2 根據安裝位置分類

4.2.1 下垂型家用噴頭

      下垂安裝，水流向下沖向?yàn)R水盤的家用噴頭。

4.2.2 直立型家用噴頭

      直立安裝，水流向上沖向?yàn)R水盤的家用噴頭。

4.2.3 邊墻型家用噴頭

      靠墻安裝，在一定的保護面積內，將水向一邊（半個拋物線）噴灑分布的家用噴頭。

4.3 特殊類型噴頭

4.3.1 嵌入式家用噴頭

      除根部螺紋外，噴頭的全部或部分本體被安裝在嵌入吊頂?shù)淖o(hù)罩內的家用噴頭。

4.3.2 隱蔽式家用噴頭

      帶有裝飾蓋板的嵌入式家用噴頭。

4.3.3 齊平式家用噴頭

      噴頭的部分本體（包括根部螺紋）安裝在吊頂下平面以上，而部分或全部熱敏感元件在吊頂下平面以下的家用噴頭。

5 公稱口徑、接口螺紋、顏色標志和型號編制

5.1 家用噴頭的公稱口徑和接口螺紋

      噴頭的公稱口徑和接口螺紋見表1。

表1 噴頭的公稱口徑和接口螺紋

5.2 公稱動作溫度和顏色標志

      家用噴頭的公稱動作溫度和顏色標志見表2。

      玻璃球家用噴頭的公稱動作溫度分為5檔，應在玻璃球工作液中做出相應的顏色標志。

      易熔元件家用噴頭的公稱動作溫度分為2檔，應在噴頭軛臂或相應的位置做出顏色標志。

表2 公稱動作溫度

5.3 型號編制

5.3.1 家用噴頭的型號規格由類型特征代號、性能代號、公稱流量系數和公稱動作溫度等部分組成。

5.3.2 類型特征代號表明了產品的結構形式和特征，由不超過3位大寫英文字母、阿拉伯?dāng)?shù)字或其組合構成，可由生產商自己命名。

5.3.3 性能代號表明噴頭的灑水分布類型、安裝位置等特性，由下列符號構成：

      下垂型家用噴頭：RES-SP

      直立型家用噴頭：RES-SU

      直立邊墻型家用噴頭：RES-USW

      水平邊墻型家用噴頭：RES-HSW

      齊平式下垂型家用噴頭：RES-FSP

      齊平式邊墻型家用噴頭：RES-FSW

      嵌入式下垂型家用噴頭：RES-RSP

      嵌入式邊墻型家用噴頭：RES-RSW

      隱蔽式下垂型家用噴頭：RES-CSP

      隱蔽式邊墻型家用噴頭：RES-CSW

5.3.4 型號編制示例

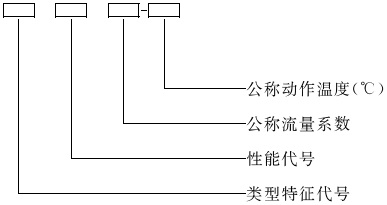

      家用噴頭的型號編制方法如下：

      示例1：A1 RESSP 60-57℃表示A1型，下垂安裝，公稱流量系數為60，公稱動作溫度為57℃的家用噴頭。

      示例2：C2 RESHSW 70-68℃表示C2型，邊墻型、水平安裝，公稱流量系數為70，公稱動作溫度為68℃的家用噴頭。

6 要求

6.1 整體要求

      家用噴頭在制造上應確保其產品的一致性，從設計和制造上應保證使其不能輕易調整、拆卸和重裝。密封部分不應使用橡膠O型圈。

6.2 外觀

6.2.1 家用噴頭的外表面應均勻一致，無明顯的磕碰傷痕、變形及缺陷，表面涂、鍍層完整美觀。

6.2.2 家用噴頭的接口螺紋應符合GB/T 7306.2的規定。

6.2.3 家用噴頭在其濺水盤或本體上至少應標記型號規格、生產廠商的名稱（代號）或商標、生產年代等；邊墻型家用噴頭，還應標明水流方向。所有標記應為永久性標記且標志正確、清晰。

6.3 水壓密封和耐水壓強度性能

6.3.1 按7.3.1規定的方法進行試驗時，家用噴頭在整個試驗過程中應無滲漏。

6.3.2 按7.3.2規定的方法進行試驗時，家用噴頭應無變形或破壞。

6.4 流量系數

6.4.1 家用噴頭的流量系數K由式（1）計算：
