1 范圍

      本標準規定了遠控消防炮系統的系統分類、性能要求、試驗方法、檢驗規則等。

      本標準適用于遠控消防泡沫（水）炮系統（簡稱系統）。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1173 鑄造鋁合金

      GB/T 1176 鑄造銅合金技術條件（GB/T 1176-1987，neq ISO 1338：1977）

      GB/T 1348 球墨鑄鐵件

      GB/T 3766 液壓系統通用技術條件（eqv ISO 4413-1998）

      GB 3836.1 爆炸性氣體環境用電氣設備 第1部分：通用要求（GB/T 3836.1-2000，eqv IEC60079-0:1998)

      GB 3836.2 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”（GB/T 3836.2-2000，eqv IEC60079-1:1990)

      GB 6245-1998 消防泵性能要求和試驗方法

      GB/T 7932-1987 氣動系統通用技術條件（neq ISO 4414-82）

      GB 7956-1998 消防車消防性能要求和試驗方法

      GB/T 9439 灰鑄鐵件

      GB/T 14048.1 低壓開關設備和控制設備 總則（GB/T 14048.1-2000，eqv IEC 60947-1：1999）

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      遠控消防炮系統 remote -controlled fire monitor system

      由（液控、氣控、電控）消防炮、消防炮塔、動力源、控制裝置、滅火劑貯罐、混合裝置、消防泵組等組成，可以遠距離控制消防炮向保護對象噴射滅火劑滅火的固定式滅火裝置。

3.2

      遠控消防炮 remote-controlled fire monitor

      具有有線或無線遠距離控制操作功能的消防炮。

3.3

      液控消防炮 liquid-controlled fire monitor

      以液壓驅動為主的遠控消防炮。

3.4

      氣控消防炮 air-controlled fire monitor

      以氣壓驅動為主的遠控消防炮。

3.5

      電控消防炮 electric-controlled fire monitor

      以電驅動為主的遠控消防炮。

3.6

      動力源 power source

      向遠控消防炮提供驅動動力的裝置。

3.7

      無線遙控器 wireless remoter

      與電控器、動力源、閥門集中控制裝置等聯用的無線遠距離控制消防炮動作的裝置。

3.8

      消防炮塔 fire monitor tower

      用于高位安裝、使用遠控消防炮的裝置。

4 分類和標記

4.1 分類

      遠控消防炮系統按照控制方式分為：液控消防炮系統、氣控消防炮系統和電控消防炮系統。

4.2 標記

4.2.1 遠控消防炮

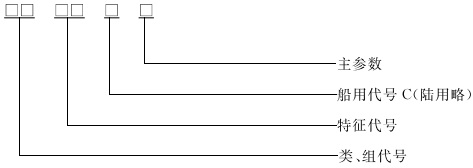

      遠控消防炮命名由四部分組成。

      類、組代號：

      PP-泡沫炮；

      PS-水炮；

      PL-泡沫一水兩用炮。

      特征代號：

      KY-液控；

      KQ-氣控；

      KD-電控。

      船用炮型號在特征代號之后加英文字母C。

      主參數：遠控消防炮額定流量（L/s），泡沫一水兩用炮按泡沫混合液額定流量（L/s）。

      示例1：噴射介質為泡沫，驅動方式為液壓驅動，額定流量為32L/s的遠控消防泡沫炮型號標記為PPKY32。

      示例2：噴射介質為泡沫，驅動方式為氣壓驅動，額定流量為48L/s的遠控消防泡沫炮型號標記為PPKQ48。

      示例3：噴射介質為水，驅動方式為電驅動，額定流量為60L/s的遠控消防水炮型號標記為PSKD60。

      示例4：噴射介質為泡沫或水，驅動方式為液壓驅動，泡沫混合液和水的額定流量為64L/s的遠控消防泡沫一水兩用炮型號標記為PLKY64。

      示例5：噴射介質為泡沫，驅動方式為液壓驅動，額定流量為64L/s的船用消防泡沫炮型號標記為PPKYC64。

4.2.2 動力源

      動力源命名由三部分組成。

      類、組代號：

      YP-遠控炮液壓源；

      QP-遠控炮氣壓源。

      特征代號：

      G-隔爆型（非隔爆型略）。

      主參數：可控制消防炮數量（臺）。

      示例1：控制2臺消防炮，液壓驅動，隔爆型動力源型號標記為YPG2。示例2：控制2臺消防炮，氣壓驅動，非防爆型動力源型號標記為QP2。

4.2.3 電控器

      電控器命名由三部分組成。

      類、組代號：

      DP-遠控消防炮電控器。

      特征代號：

      G-隔爆型（非隔爆型略）。

      主參數：

      可控制消防炮數量（臺）。

      示例1：控制2臺消防炮，防爆型電控器型號標記為DPG2。

4.2.4 無線遙控器

      無線遙控器命名由三部分組成。

      類、組代號：

      WP-遠控消防炮無線遙控器。

      特征代號：

      G-隔爆型（非隔爆型略）。

      主參數：消防炮塔數量（座）-每座炮塔上消防炮數量（臺）。

      示例1：消防炮塔2座，每座消防炮塔安裝2臺消防炮，隔爆型無線遙控器型號標記為WPG2-2。

4.2.5 消防炮塔

      消防炮塔命名由三部分組成。
