安全警示：組織和參加本項試驗的所有人員需注意可能存在的危險。在試驗過程中有可能出現外保溫系統全面燃燒并產生有毒和（或）有害煙塵、煙氣的情況，在試件安裝、試驗實施和試驗后殘余物清理的過程中也可能出現機械危害和操作危險。因此，實驗室需配備實驗人員的安全防護裝備和相應的滅火設施，對所有潛在的危險及對健康的危害進行評估并做出安全預告。試驗相關人員需進行必要的培訓，以確保工作人員按照規定的安全規程進行操作。

1 范圍

      本標準規定了建筑外墻外保溫系統防火性能試驗的術語和定義、試驗裝置、試樣、狀態調節、試驗程序、試驗后的檢查、試驗結果判定和試驗報告等。

      本標準適用于安裝在建筑外墻上的非承重外保溫系統的防火性能試驗。

      本標準不適用于安裝在建筑外墻上的呼吸式玻璃幕墻結構外保溫系統的防火性能試驗。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 5907 消防基本術語 第一部分

      GB/T 6343 泡沫塑料及橡膠 表觀密度的測定

      GB/T 18404 鎧裝熱電偶電纜及鎧裝熱電偶

      GB/T 20284 建筑材料或制品的單體燃燒試驗

      GB/T 25181 預拌砂漿

3 術語和定義

      GB/T 5907中界定的以及下列術語和定義適用于本文件。

3.1

      建筑外墻外保溫系統 external wall insulation systems applied to building facade

      采用規定的構造方式將多種材料安裝在建筑外墻外表面上，具有一定保溫性能的完整結構系統。

3.2

      水平準位線1 level 1

      位于試驗裝置燃燒室開口頂部上方2500 mm處的水平準位線。

3.3

      水平準位線2 level 2

      位于試驗裝置燃燒室開口頂部上方5000mm處的水平準位線。

3.4

      初始溫度 initial temperature

      T_o

      開始點火時水平準位線1上的外部熱電偶的平均溫度。

3.5

      可見持續火焰 sustained visible flaming

      試驗中觀察到的持續時間超過60 s的連續火焰。

      注：不包括陰燃時間。

3.6

      燃燒殘片 burning debris

      在整個試驗過程中，從試樣上脫落的帶有可見持續火焰（3.5）的樣品殘片。

4 試驗裝置

4.1 概述

      建筑外墻外保溫系統（以下簡稱外保溫系統）的防火性能試驗裝置一般應由墻體、燃燒室、熱源、垮塌區域、測量系統等部分組成。

      試驗裝置應在具有一定空間的建筑室內建造，室內空間的大小應能滿足試驗裝置建造、試樣安裝施工、試驗操作等需求，同時應能保證試驗期間試驗用熱源和試樣的自由燃燒（燃燒行為受燃料控制，而不是受通風控制）。

      試驗裝置應持久耐用，在試驗過程中不得出現影響試驗結果的變形或損壞。

4.2 墻體

      試驗裝置的墻體由主墻和副墻組成，使用干密度不低于600kg/㎡的蒸壓加氣混凝土砌塊垂直砌筑。主墻和副墻的高度大于等于9000mm，厚度大于等于300mm。主墻寬度大于等于2600mm，副墻寬度大于等于1500mm。主墻和副墻形成90°夾角（見圖1）。試驗墻體應采用符合GB/T25181要求的強度等級為M10的干混普通抹灰砂漿抹面處理，厚度為（10±1）mm。

4.3 燃燒室

      試驗裝置的燃燒室設置于主墻的底部，其外邊緣與主墻面平齊。開口尺寸應為：高（2000±100）mm，寬（2000±100）mm。內部尺寸：高（2300±50）mm，寬（2000±50）mm，深（1050±50）mm。燃燒室開口距副墻邊緣的距離為（250±10）mm。開口上部用耐火材料保護。

4.4 熱源

      試驗用熱源的燃燒熱性能應符合附錄A的規定，可采用：

      a）按附錄B規定制作的木垛；

      b）按附錄A規定進行校準且符合要求的其它形式的熱源（如燃氣爐），該熱源應能保證其火焰能從燃燒室開口處溢出并向上燃燒。

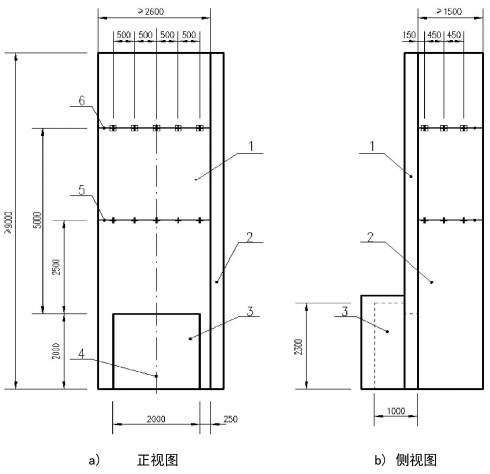

      1--主墻；

      2--副墻；

      3--燃燒室；

      4--燃燒室中心線；

      5--水平準位線1；

      6--水平準位線2；

      ＋--水平準位線1上的熱電偶（外部溫度）；

      田--水平準位線2上的熱電偶（外部溫度＋內部溫度）。

圖1 試驗裝置及熱電偶位置示意圖
