1 范圍

      GB/T 24261的本部分規定了海上石油勘探所用拖纜式地震數據采集系統配套水聽器的組合、工作段、前導段、彈性段、甲板電纜以及可選擇的輔助設備、充填物的技術要求和測試要求。

      本部分適用于水聽器拖纜的制造、檢驗和質量評價。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 5096 石油產品銅片腐蝕試驗法

      GB/T 24261.1 石油海上數字地震采集拖纜系統 第1部分：水聽器技術條

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      水聽器組合 Hydrophone arrays

      兩個或兩個以上水聽器按一定規則排列。

3.2

      工作段 Streamer cable section

      具有地震數據采集功能的電纜。

3.3

      前導段 Lead-in cable

      抗磨損部件，用于數據傳輸，具有拖曳、防抖動作用，其長度視偏移距大小而定，它連接于電纜絞車與彈性段之間。

3.4

      彈性段 Stretch section

      抗張力部件，用于數據傳輸，以降低船和尾標振動產生的噪音，它連接于前導段與工作段和工作段與尾標之間。

3.5

      甲板電纜 Deck cable

      連接船上的地震數據記錄系統與前導段之間的電纜。

3.6

      充填物 Ballast material

      填充塑料管內剩余空間的物質，如電纜油、樹脂、膠體等物質。

4 要求

4.1 水聽器組合

4.1.1 物理特性

      水聽器組合應給出如下物理特性參數：

      a）每個組合的水聽器類型和數量；

      b）每個工作段的組合數量；

      c）組合尺寸（道長度）；

      d）道間距（相鄰組合中心點間的距離）；

      e）水聽器間距（組合內相鄰水聽器的間距）；

      f）組合水聽器間距分布圖（當組合內相鄰水聽器間距不等時）；

      g）推薦工作深度；

      h）最大允許水深（指水聽器組合無損壞且靈敏度永久性變化未超過1dB時的最大水深）；

      i) 可編程時的可選組態說明；

      j) 符合GB/T 24261.1應規定的水聽器指標列表。

4.1.2 電氣特性

      水聽器組合應給出如下電氣特性參數：

      a）包括水聽器連接和耦合電路在內的工作段電路示意圖；

      b）每個水聽器組合的總電容，（允許誤差用％表示）；

      c）輸出阻抗；

      d）靈敏度；

      e）靈敏度隨深度變化系數（用dB/m表示）；

      f） 電權值；

      g）以圖形方式表示的振幅頻率關系曲線（頻率單位為赫茲，振幅單位為分貝，以1V/μPa為0dB），如圖1下半部分；

      h) 以圖形方式表示相位頻率關系曲線（相位單位為弧度，頻率單位為赫茲），如圖1上半部分所示；

      i) 以圖形方式表示空間響應曲線（空間響應是組合長度與波長比的函數），如圖2所示。

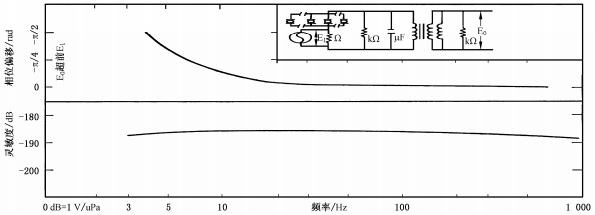

圖1 組合頻率響應曲線

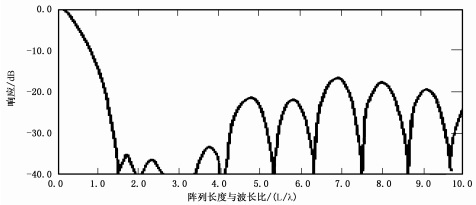

圖2 組合空間響應曲線

4.1.3 固體纜特征及水聽器組合技術指標

4.1.3.1 固體纜特征

      固體纜主要應具備以下特性：

      a）環保；

      b）密度一致，可用于改良平衡；

      c) 結構牢固，使用壽命長；

      d) 不良天氣下不會產生干擾信號：

      e) 分布式電子元件；

      f) 電源線和傳輸線采用冗余設計；

      g) 可現場維修。

4.1.3.2 固體纜水聽器組合技術指標

      固體纜水聽器組合的技術特性應滿足如下項目和相應指標：

      a）電容值：見附錄A中A.1；

      b) 低截止頻率：見附錄A中A.2；

      c）靈敏度：見附錄A中A.3；

      d）噪聲N：不高于320μV；

      e）共模抑制比（CMRR）：在70 dB和110 dB范圍之間；

      f）漏電電阻R：不小于5 MΩ。

4.2 工作段

4.2.1 一般技術參數

      工作段應給出如下一般技術參數：

      a）長度；

      b）外徑；

      c）護套類型和厚度；

      d) 加強構件的材質、類型、尺寸、數目；

      e）最小拖斷力；
