1 范圍

      本標準規定了煤礦蓄電池電機車用隔爆型充電機的產品分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤礦蓄電池電機車用隔爆型充電機(以下簡稱充電機)。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 2423.4-1993 電工電子產品基本環境試驗規程 試驗Db：交變濕熱試驗方法（eqv IEC 60068-2-30：1980）

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求（eqv IEC 60079-0：1998）

      GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”（eqv IEC 60079-1：1990）

      GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e”（eqv IEC 60079-7：1990）

      GB/T 3859.2-1993 半導體變流器 應用導則（equ IEC 60146-1-2:1991）

      GB/T 10233-2005 低壓成套開關設備和電控設備 基本試驗方法

      GB 14048.1-2006 低壓開關設備和控制設備 第1部分：總則（IEC 60947-1:2001,MOD）

      MT/T 154.1 煤礦機電產品型號的編制導則和管理方法

      MT/T 661-1997 煤礦井下用電器設備通用技術條件

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      標稱直流電壓 nominal DC voltage

      連接在充電機上的蓄電池組電壓。

3.2

      額定直流電壓 rated DC voltage

      充電機標稱直流電壓值的1.5倍。

3.3

      最低直流電壓 lowest DC voltage

      充電機額定直流電壓值的0.5倍。

4 產品分類

4.1 產品型號

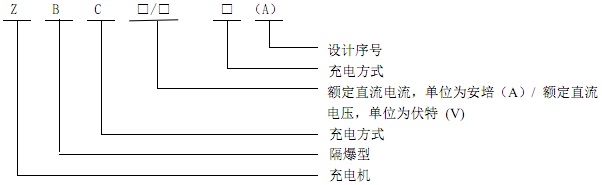

      產品型號編制應符合MT/T 154.1的規定，其組成和排列方式如下：

      充電方式：快速充電代號用“K”，無代號表示常規充電。

4.2 產品型式

      防爆型式：礦用隔爆型；防爆標志：ExdI。

4.3 產品基本參數

4.3.1 標稱直流電壓

      充電機的標稱直流電壓應在下列數值中選?。?8，60，90，110，120，132，140，192，220，256，300 V。

4.3.2 額定直流電流

      充電機額定直流電流應在下列數值中選?。?0，80，100，125，160，200A。

      注：未列入的標稱直流電壓、額定直流電流可由制造廠和用戶協商確定。

4.3.3 額定電網電壓值等級

      充電機的電網電壓應符合下列電壓值：380，660，1140V（中性點不接地系統）。

4.3.4 額定頻率

      充電機的電網系統的額定頻率為50Hz。

4.3.5 負載等級

      充電機的負載等級為I級（100％額定直流電流連續）。

5 要求

5.1 一般要求

5.1.1 充電機應符合本標準的要求，并按照經規定程序批準的圖樣及技術文件制造。

5.1.2 充電機中所裝元器件應符合元器件各自標準要求。

5.1.3 充電機在下列條件下應能正常工作：

      a）海拔高度不超過1000m（當運行地點的海拔高度大于1000m時，其負載能力應按GB/T 3859.2-1993附錄B的曲線修正）；

      b）周圍環境溫度不超過＋40℃，24h內的平均溫度不超過＋35℃，最低環境溫度不低于-20℃。在不工作期間（包括運輸和貯存）最低環境溫度不低于-40℃；

      c）周圍空氣最大相對濕度不超過95％（相當于空氣＋25℃時）；

      d）在具有甲烷和煤塵爆炸性氣體混合物的煤礦井下；

      e）在無腐蝕金屬和破壞絕緣的氣體及蒸汽的環境中；

      f）無劇烈震動和沖擊，垂直傾斜度不超過5％的固定場所；

      g）交流電網電壓波動范圍不超過額定值的±10%。

5.2 結構

      充電機的防爆結構應符合GB 3836.1-2000、GB 3836.2-2000的規定。

5.3 電氣間隙和爬電距離

      充電機接線裝置內的最小電氣間隙和爬電距離應符合GB 3836.3-2000中表1的規定。

5.4 絕緣性能

5.4.1 絕緣電阻

      充電機不同極性的帶電部件之間及帶電部件和殼體之間絕緣電阻應符合MT/T 661-1997中附錄A的規定。

5.4.2 介電強度

      充電機不同極性的帶電部件之間及帶電部件對外殼之間，應能承受表1規定的工頻耐壓試驗電壓值，主變壓器的工頻耐壓試驗電壓值應符合表2的規定，歷時1min，應無擊穿或閃絡現象。

表 1

表 2

5.5 外殼靜壓性能

      鑄件、焊接件的外殼在精加工后按6.4進行靜壓試驗，應無影響防爆性能的明顯變形。

5.6 電氣性能

5.6.1 調壓范圍

      充電機的調壓范圍為最低直流電壓至額定直流電壓，在此范圍內充電機應能平滑調節，并穩定工作。在最低輸出電壓時充電機應保證50％額定電流長期工作。

5.6.2 效率

      充電機在額定直流電壓、額定直流電流及負載下，其效率應符合表3的規定。

表 3

5.6.3 穩流、穩壓性能

5.6.3.1 穩流性能

      充電機應具有穩流特性。在規定的調壓范圍（即穩流電壓范圍）內任一數值上，電網電壓在額定值的±10％范圍內變化，直流輸出電流應能在20％～100％額定直流電流范圍內任一點上保持穩定，電流穩定精度不超過±5％。電流穩定精度按式（1）計算：

      式中：

      δ_I——電流的穩定精度；

      I_d——負載電流的整定值（在20％～100％額定直流電流范圍內），單位為安培（A）；

      I_dM——電網電壓及充電電壓在允許范圍內變動時，負載電流的極限值，單位為安培（A）。

5.6.3.2 穩壓性能

      若充電機兼具穩壓性能，則當在穩壓狀態運行時，在標稱電壓及充電電壓調整范圍內的任一數值上，電網電壓在額定值的±10％范圍內變化，負載電流在20％～100％額定直流電流范圍變化時，輸出電壓穩定精度不超過±5％。輸出電壓穩定精度按式（2）計算：
