1 范圍

      本標準規定了礦燈用LED及LED光源組的術語和定義、符號、要求、試驗方法、檢驗規則及標志、運輸和貯存。

      本標準適用于礦燈用LED及LED光源組。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志（GB/T 191-2000，eqv ISO 780:1997）

      GB/T 2423.4-1993 電工電子產品基本環境試驗規程 試驗Db：交變濕熱試驗方法 （eqv IEC 68-2-30：1980）

      GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊 （idt IEC 68-2-27：1987）

      GB/T 2423.10-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc和導則：振動(正弦)（idt IEC 68-2-6：1982）

      GB/T 5698－2001  顏色術語

      GB/T 11499－2001  半導體分立器件文字符號

      GB/T 15651－1995  半導體器件  分立器件和集成電路  第5部分：光電子器件（idt IEC 747-5：1992）

3 術語和定義、符號

      GB/T 5698－2001、GB/T 11499－2001、GB/T15651－1995給出的以及下列術語和定義、符號適用于本標準。

3.1

      LED光源組  LED modules

      由LED、驅動電路、散熱器件等組成的可以作為礦燈光源使用的組合體。

3.2

      正向電壓  forward  voltage

      VF

      驅動LED或LED光源組工作的標稱電壓。

3.3

      正向電流  forward  current

      IF

      驅動LED或LED光源組工作的額定電流。

4 要求

4.1 外觀

      LED或LED光源組外觀應平整、光潔、無缺陷，并有明顯的極性標識。

4.2 電特性

4.2.1 正向電壓

      LED或LED光源組的正向電壓應不超過標稱值的±10％。

4.2.2 正向電流

      LED或LED光源組的正向電流應不超過標稱值的±10％。

4.2.3 反向電流

      LED的反向電流應小于120μA。

4.2.4 擊穿電壓

      LED或LED光源組應能承受最低6V的反向電壓不擊穿。

4.2.5 電壓波動

      LED光源組在礦燈蓄電池工作電壓范圍內波動時，應能正常工作，最小光通量不低于30lm。

4.3 光特性

4.3.1 光通量和發光效率

      LED光源組的光通量應不小于30lm，LED的發光效率應不小于50lm/W。

4.3.2 相關色溫

      LED或LED光源組的相關色溫應不超過5500K。

4.3.3 顯色指數

      LED或LED光源組的顯色指數應不小于70。

4.4 熱特性

4.4.1 結溫

      LED應能承受不低于120℃的結溫。

4.4.2 熱阻

      LED的熱阻應不超過20K/W。

4.4.3 溫升

      LED光源組按5.5.3 試驗時，管殼或散熱器件的溫升應不超過30K。

4.5 環境適應性

4.5.1 高溫

      經高溫試驗后，LED或LED光源組的外觀應無明顯變化，LED光源組的光通量應不小于30lm，LED的發光效率應不小于50lm/W。

4.5.2 低溫

      經低溫試驗后，LED或LED光源組的外觀應無明顯變化，LED光源組的光通量應不小于30 lm，LED的發光效率應不小于50lm/W。

4.5.3 交變濕熱

      經交變濕熱試驗后，LED或LED光源組的外觀應無明顯變化，LED光源組的光通量應不小于30lm，LED的發光效率應不小于50lm/W。

4.5.4 振動

      經振動試驗后，LED或LED光源組的外觀應無明顯變化，LED光源組的光通量應不小于30lm，LED的發光效率應不小于50lm/W。

4.5.5 沖擊

      經沖擊試驗后，LED或LED光源組的外觀應無明顯變化，LED光源組的光通量應不小于30lm，LED的發光效率應不小于50lm/W。

4.6 光衰減

      按5.7規定的方法試驗1000h后，LED光源組的光通量應不小于初始值的70％。

5 試驗方法

5.1 試驗條件

5.1.1 試驗應在下列標準大氣條件下進行：

      a) 溫度：22 ℃～28℃；

      b) 相對濕度：20％～80％；

      c) 氣壓：86 kPa～106 kPa。

5.1.2 試驗應在下列環境條件下進行：

      a）測量環境應無影響測試準確度的機械振動、電磁和光照等干擾；.

      b) 測量系統應接地良好，試驗前應預熱測試儀器。

5.1.3 測量設備應符合下列要求：

      a) 測量電壓的儀表準確度應不低于±0.5%；

      b) 測量電流的儀表準確度應不低于±0.5%；

      c) 測量時間用的儀表準確度應不低于±0.5%；

      d) 測量溫度的儀表分辨率應不低于0.5℃；

      e) 測量角度的儀表分度值應不低0.5o；

      f) 測量光特性的設備、儀表準確度應不低于±0.5%。

5.1.4 試件條件：測試前試件應進行10min的預熱。

5.2 外觀檢查

      用目測法檢查。

5.3 電特性試驗

5.3.1 正向電壓試驗

      測試原理見圖1，調節恒流源，直至電流表顯示值達到額定電流值，電壓表顯示的值即為正向電壓值。

      D－被測器件；

      G－恒流源；

      A－電流表；

      V－電壓表。

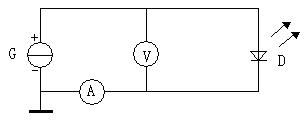

圖1 正向電壓測試原理圖

5.3.2 正向電流試驗

      測試原理見圖2，調節恒壓源，直至電壓表顯示值達到額定電壓值，電流表顯示的值即為正向電流值。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
