1 主題內容與適用范圍

      本標準規定了船用鹵代烷1211和鹵代烷1301滅火裝置的組成、部件分類、技術要求、試驗方法和驗收規則等。

      本標準適用于船用鹵代烷1211和鹵代烷1301滅火裝置。

2 引用標準

      GB 308 滾動軸承 鋼球

      GB 708 冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差

      GB 908 鍛制圓鋼和方鋼尺寸、外形、重量及允許偏差

      GB 1220 不銹鋼棒

      GB 1226 一般壓力表

      GB 1527 拉制銅管

      GB 2066 錫青銅帶

     GB 2270 不銹鋼無縫鋼管

      GB 3032 船舶管路附件的標志

      GB 3077 合金結構鋼 技術條件

      GB 3124 錫青銅線

      GB 4065 二氟一氯一溴甲烷滅火劑

      GB 4426 復雜黃銅棒

      GB 4429 鋁青銅棒

      GB 6051 三氟一溴甲烷滅火劑（1301滅火劑）

      GB 7039 往復運動用密封圈膠料

      GB/T 14088 船用鹵代烷滅火系統技術條件

      CB* 56 管子平肩螺紋接頭

      CB 773 結構鋼鍛件技術條件

      CB* 822 高壓管子螺紋接頭

      CB 862.1～862.2 有色金屬鍛件技術條件

      CB 893 高壓空氣瓶

      CB 1146.2 船舶設備環境試驗方法 試驗A：低溫

      CB 1146.3 船舶設備環境試驗方法 試驗B：高溫

      CB 1146.5 船舶設備環境試驗方法 試驗 Db：交變濕熱

      CB 1146.6 船舶設備環境試驗方法 試驗Ea：沖擊

      CB 1146.7 船舶設備環境試驗方法 試驗Eb：碰撞

      CB 1146.8 船舶設備環境試驗方法 試驗Ee：傾斜和搖擺

      CB 1146.9 船舶設備環境試驗方法 試驗Fc：振動

      CB 1146.11 船舶設備環境試驗方法 試驗J：長霉

      CB 1146.12 船舶設備環境試驗方法 試驗Ka：鹽霧

      CB 1146.15 船舶設備環境試驗方法 試驗R：外殼防水

      JB 889 3725-1酚醛層壓布棒

3 組成

3.1 船用鹵代烷滅火裝置的組成按圖1、圖2。

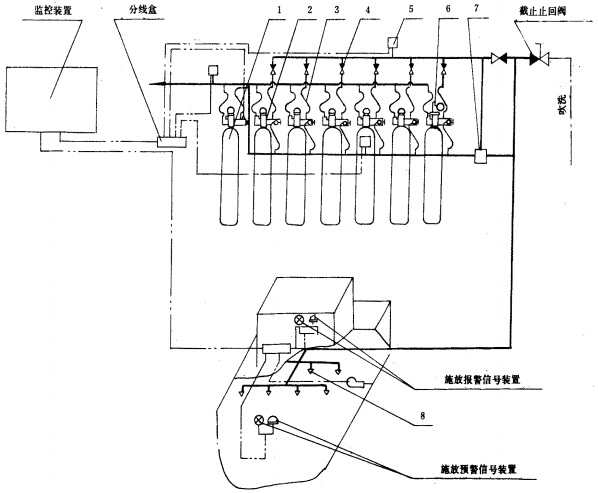

圖1 船用鹵代烷滅火裝置的組成（不帶施放裝置）

1-滅火劑容器；2一容器閥；3一金屬撓性接管；4一止回閥；5一壓力信號發送器；6-注入測壓閥；7-液控單向閥；8-噴嘴

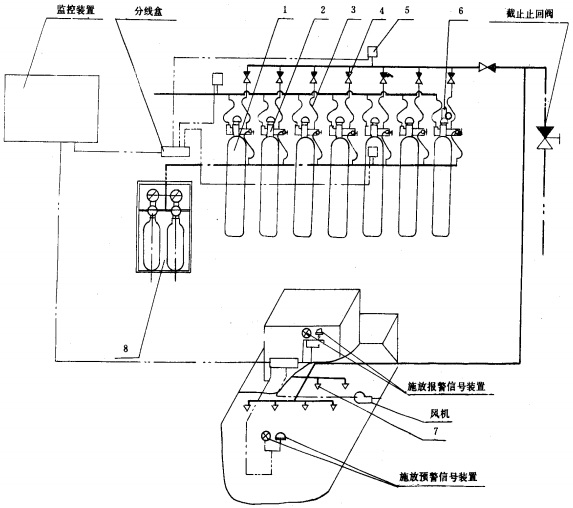

圖2 船用鹵代烷滅火裝置的組成（帶施放裝置）

1-滅火劑容器；2一容器閥；3-金屬撓性接管；4一止回閥；5一壓力信號發送器；6-注入測壓閥；7-噴嘴；8一施放裝置

4 部件分類

4.1 滅火劑容器

4.1.1 滅火劑容器的類型：

      A型——電引爆、氣動、人力機械三種操作方式的滅火劑容器；

      B型——電引爆、人力機械兩種操作方式的滅火劑容器；

      C型——氣動、人力機械兩種操作方式的滅火劑容器。

4.1.2 滅火劑代號：

      F——鹵代烷1211滅火劑；

      N——鹵代烷1301滅火劑。

4.1.3 滅火劑容器的基本參數按表1。
