1 范圍

      本標準規定了隔熱耐火磚抗剝落性試驗方法的術語和定義、原理、儀器設備、試樣、試驗步驟、結果計算及處理和試驗報告。

      本標準適用于隔熱耐火磚抗剝落性的測定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 8170 數值修約規則與極限數值的表示和判定

      GB/T 16839.1 熱電偶 第1部分：分度表

      GB/T 16839.2 熱電偶 第2部分：允差

      GB/T 18930 耐火材料術語

3 術語和定義

      GB/T 18930界定的術語和定義適用于本文件。

4 原理

      在規定的試驗溫度和一定壓力的空氣為冷卻介質的條件下，一定形狀和尺寸的試樣在經受急熱急冷溫度突變后，通過試驗前后試樣的質量損失率來確定隔熱耐火磚的抗剝落性。

5 儀器設備

5.1 嵌板裝置

      主要由測試樣磚、保護磚、隔熱材料、嵌板框架組成。嵌板裝置具體的結構輪廓見圖1。

5.2 加熱裝置

      加熱裝置用于試驗樣品的加熱和抗剝落性試驗。加熱裝置內溫度應能夠達到1400℃，爐溫用熱電偶測量，加熱過程采用自動化控制，溫差不超過±10℃。在移動嵌板裝置過程中，加熱裝置內溫降不超過30℃，并于5min內能恢復到規定溫度。具體的結構輪廓見圖2。

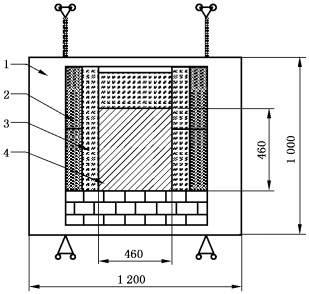

單位為毫米

      說明：

      1——嵌板框架；

      2——隔熱材料；

      3——保護磚；

      4——測試樣磚。

圖1 嵌板裝置

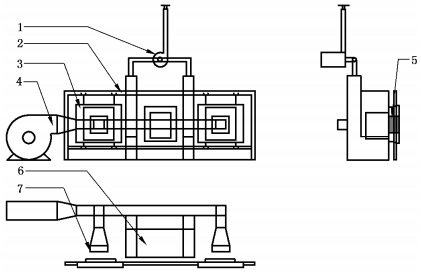

      說明：

      1——排煙風機；

      2——嵌板吊架；

      3——嵌板裝置；

      4——鼓風機；

     5——測試樣磚；

      6——加熱爐膛；

      7——出風口。

圖2 加熱裝置結構圖

5.3 溫度測量裝置

      采用能適用于試驗溫度的熱電偶（見GB/T 16839.1或GB/T 16839.2），溫度控制儀用于控制升溫速率。

5.4 急冷裝置

5.4.1 鼓風機

      作用是將規定壓力的清潔、干燥空氣提供給送風系統。

5.4.2 送風系統

      將來自鼓風機的冷空氣通過風道送至試樣急冷區域。出風口為460mm×460mm的方口，出風口距離測試樣磚250mm，風速為（10±0.5）m/s。

5.5 轉移裝置

      用于滑動嵌板裝置。

5.6 電熱鼓風干燥箱

      使用溫度范圍為0℃～300℃。

5.7 天平

      分度值為0.1g。

6 試樣

6.1 試樣尺寸

      采用230mm×114mm×65（75）mm的直形磚試樣。當磚型較大時，可以在大磚上切取符合上述尺寸要求的試樣，每塊制品上只能切取一個試樣。

6.2 試樣數量

      試樣數量為14塊（230mm×114mm×65mm）或12塊（230mm×114mm×75mm）。

7 試驗步驟

7.1 試樣干燥

      試樣在（110±5）℃下干燥至恒量，干燥后的試樣不得再次受潮。

7.2 磚墻碼砌

7.2.1 稱量每塊試樣的質量m。，精確到1g，并在每塊試樣測試面為230mm×65（75mm）的面上做好標記編號。

7.2.2 將試樣干碼砌成面積為460mm×460mm的磚墻作為測試樣磚，測試樣磚的測試面應拍照存檔。

7.2.3 測試樣磚的四周采用合適等級的保護磚，其他部分采用滿足使用條件的隔熱材料。

7.2.4 采用合適等級的保護磚碼砌成磚墻作為保護墻，用于加熱裝置升溫過程以及測試樣磚移開急冷時，封堵加熱裝置爐口。

7.3 磚墻急熱過程

      在加熱裝置升溫過程中，由保護墻封堵住爐口。試驗溫度應比測試磚實際最高使用溫度低10℃～40℃或協商確定。以最快升溫速率將爐溫升至試驗溫度并保溫10min，隨后移開保護墻，將測試樣磚迅速移至加熱裝置爐口，在該溫度下保持10min。

7.4 磚墻急冷過程

7.4.1 將在試驗溫度下保溫10min后的測試樣磚，迅速移至冷卻裝置前以（10±0.5）m/s的風速吹風急冷10min，然后再移至加熱裝置爐口，急熱10min。測試樣磚重復該急熱急冷過程，直至達到10次循環。

7.4.2 10次急熱急冷循環結束后，關閉加熱裝置，用保護墻封堵爐口，將測試樣磚在室溫下自然冷卻。

7.5 磚墻拆解

      冷卻后，將測試樣磚的測試面拍照存檔，之后小心地拆解磚墻，注意保持試樣完整，避免破壞。將拆解后的試樣按原碼砌位置堆放，拆解中的試樣剝落部分裝袋，再次拍照存檔。

7.6 試樣的測量

      將試樣烘干至恒量后，再次稱量每塊試樣的質量m₁，精確至1g，記錄數值。
